Giluminių povandeninių siurblių tiekėjas, siūlantis didelio efektyvumo sprendimus

TheJINAOTE ATQJ serijos giluminis povandeninis siurblys yra sukurtas nuolatiniam požeminio vandens siurbimui, puikiai tinka žemės ūkio drėkinimui, giliųjų šulinių vandens ištraukimui, rezervuarų vandens paėmimui ir centralizuotoms vandens tiekimo sistemoms. Sukurtas su daugiapakopėmis išcentrinėmis sparnuotėmis, korozijai atspariais komponentais ir didelio efektyvumo energiją taupančiais panardinamaisiais varikliais, užtikrina pastovų veikimo stabilumą, minimalų techninės priežiūros darbo krūvį ir ilgesnį tarnavimo laiką.

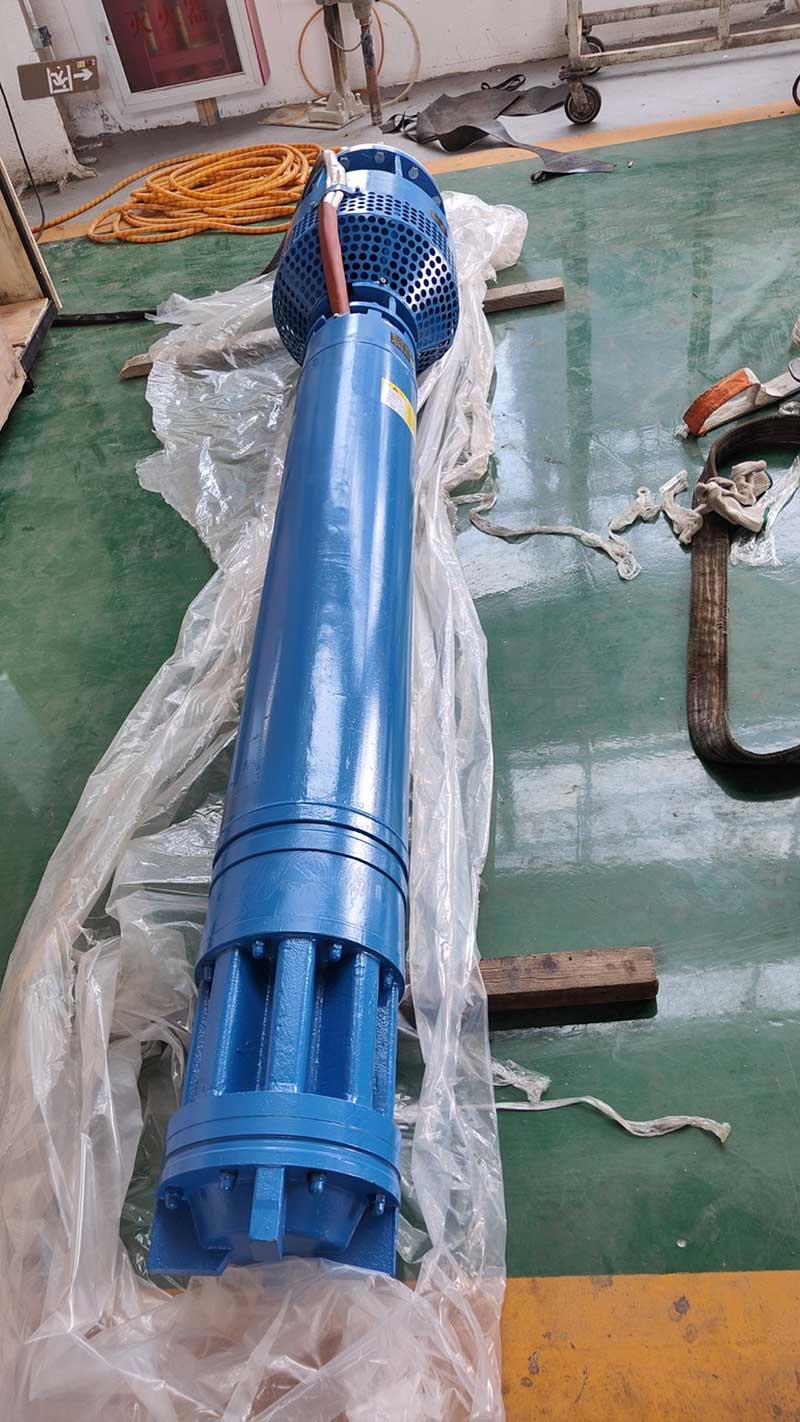

Deep Well Submersible Pump

Produkto savybės

1. Integruota variklio ir siurblio konstrukcija, panardinamas povandeninis veikimas, užtikrinantis aukštą saugumą ir patikimumą.

2. Jokių specialių reikalavimų šulinio korpusui; kylantis vamzdis turi atlaikyti tik atitinkamą darbinį slėgį.

3. Lengvas montavimas, eksploatavimas ir priežiūra, mažas grindų plotas; siurblinės statybos nereikia.

4. Kompaktiška struktūra ir mažas žaliavos suvartojimas.

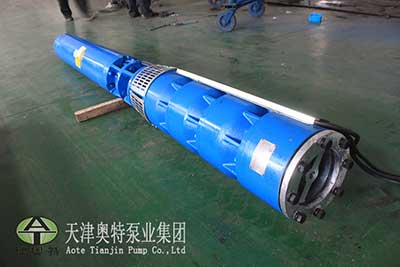

Deep Well Submersible Pump

Techninės specifikacijos

Prekė	Specifikacija
Siurblio tipas	Vertikalus giluminio šulinio povandeninis siurblys
Struktūra	Daugiapakopis išcentrinis siurblys
Variklio tipas	Trifazis asinchroninis panardinamasis variklis
Nominali įtampa	380V / 660V
Dažnis	50 Hz
Srauto diapazonas	Pritaikyta
Galvos diapazonas	Iki 900 m
Diegimo tipas	Vertikalus montavimas
Aušinimo būdas	Vandens pripildytas variklio aušinimas
Vidutinė temperatūra	≤90 ℃
PH diapazonas	6,5–8,5
Kietųjų dalelių turinys	≤0,01 %

Struktūrinės charakteristikos

1. Deepwell panardinamąjį siurblį sudaro panardinamasis 3 fazių asinchroninis variklis ir siurblio korpusas. Variklis yra tiesiogiai sujungtas su viršutiniu siurblio bloku. Patikimas veleno sandariklis, sumontuotas ant viršutinio variklio veleno, apsaugo nuo kryžminio nuotėkio tarp vidinio variklio aušinimo vandens ir siurbiamos terpės, užtikrinant ilgalaikį stabilų veikimą.

2. Siurblys yra vieno siurbimo daugiapakopis vertikalus išcentrinis tipas; suderintas variklis yra vandens užpildytas šlapio tipo vertikalus panardinamas asinchroninis variklis, prijungtas per statinės tipo movą.

3. Variklio apvija yra su nailono apvalkalu PE vandeniui atspari magnetinė viela; variklio ertmė užpildyta švariu šviežiu vandeniu.

4. Varikliui naudojami vandeniu sutepti kreipiamieji guoliai. Variklio apačioje esantis traukos guolis turi dvikryptę ašinę trauką iš siurblio. Aukštos galvos versijoje yra nikelio turinčios varinės ventiliatoriaus formos traukos trinkelės, suderintos su importuotomis Phylos slankiojančiomis plokštėmis, skirtomis ašinei apkrovai.

5. Tarp siurblio ir variklio sumontuotas papildomas ašinę jėgą laikantis komponentas didelio pakėlimo modeliuose, didžiausias aukštis iki 900 m.

Deep Well Submersible Pump

Eksploatacijos atsargumo priemonės

1.Prieš paleidžiant variklio ertmę užpildykite švariu šviežiu vandeniu; išleiskite visą vidinį vandenį, skirtą laikyti žiemą, kad išvengtumėte įtrūkimų nuo šalčio.

2. Reguliariai tikrinkite įrenginio izoliacijos varžą, vertė turi būti ne mažesnė nei 0,5 MΩ.

3. Standartinis garantinis laikotarpis: 1 metai normaliai eksploatuojant.

Povandeninio šulinio siurblio pasirinkimo vadovas

Svarbus priminimas

Norėdami pasirinkti tinkamą siurblio modelį, klientai turi atidžiai perskaityti šį pasirinkimo vadovą. Netinkamas pasirinkimas sutrumpins siurblio tarnavimo laiką ir padidins energijos suvartojimą.

Pasirinkite tinkamą siurblio modelį pagal vidinį šulinio skersmenį, vandens temperatūrą, PH vertę, debitą, dinaminį vandens lygį ir kitus parametrus.

Modelio kodo paaiškinimas:200 Q J(R/H)80--144

200:Mažiausias leistinas vidinio šulinio skersmuo (vienetas: mm). Kitos galimos specifikacijos apima 100, 150, 250, 300 ir kt.

K:Povandeninis siurblys, pradinė kinų „Qianshui“ raidė.

J:Gerai naudojamas siurblys, kinų „Jingyong“ pradinė raidė.

R / H:Klasifikavimas pagal vandens temperatūrą

QJ tipas:taikoma vandens temperatūra 20℃ ±5 ℃

QJR tipas:taikoma vandens temperatūra nuo 25 ℃ iki 90 ℃

80:Vardinis srautas (vienetas: m³/h). Siurblio valandinis išėjimo srautas turi būti mažesnis nei vandens įtekėjimo į šulinį greitis.

144:Vardinė galva (vienetas: m). Tai reiškia vertikalų atstumą nuo dinaminio vandens lygio iki vandens išleidimo angos.

Papildomas PH parametro aprašymas:

Taikomas vandens PH diapazonas:1-14. QH serijos siurblys pasižymi antikorozinėmis savybėmis.

Pastabos

Įtekančio vandens kiekis (vienetas: m³/h):Bendras iš gręžinio ištekančio požeminio vandens kiekis per valandą. Šiuos duomenis paprastai pateikia gręžinių gręžimo rangovas.

Statinis vandens lygis (vienetas: m):Vertikalus aukštis tarp vandens paviršiaus šulinio viduje ir šulinio galvutės, kai siurblys neveikia.

Dinaminis vandens lygis (vienetas: m):Siurbliui nuolat pumpuojant vandenį, vandens lygis šulinio viduje nuolat kris. Kai vandens lygis stabilizuosis tam tikrame aukštyje, siurblio išėjimo srautas išliks pastovus ir vandens lygis nebemažės. Vertikalus atstumas tarp šio stabilaus vandens paviršiaus ir šulinio galvutės apibrėžiamas kaip dinaminis vandens lygis.

Pagrindinės atrankos taisyklės

Srauto atitikties riba:Siurblio vardinis debitas turi būti mažesnis už valandinį vandens pritekėjimą į šulinį, kitaip šulinys išdžius ir siurblys gali perdegti dėl sauso veikimo.

Temperatūros klasifikacija:Standartiniai QJ siurbliai skirti normalios temperatūros požeminiam vandeniui; QJR aukštai temperatūrai atsparūs siurbliai turi būti naudojami karšto šaltinio vandeniui arba aukštos temperatūros požeminiam vandeniui.

Antikorozinis tirpalas:QH serijos siurbliai rekomenduojami šuliniams su rūgštiniu arba šarminiu koroziniu vandeniu.

Šulinio skersmens reikalavimas:Vidinis šulinio skersmuo turi būti didesnis už išorinį siurblio korpuso skersmenį, kad siurblį būtų galima sklandžiai nuleisti į šulinį.

Kaip pasirinkti tinkamąGiluminio šulinio povandeninis siurblys?

Prieš pasirinkdami siurblio modelį, klientai turėtų patvirtinti šią informaciją:

1. Reikalingas srautas Nustatykite reikiamą vandens išeigą pagal drėkinimo plotą ir vandens poreikį.

2. Bendra siurblio galvutė Apskaičiuokite reikiamą kėlimo aukštį, įskaitant:

· Šulinio gylis

· Vertikalus kėlimo atstumas

· Vamzdyno slėgio praradimas

· Terminalo vandens slėgio reikalavimai

3. Šulinio skersmuo Pasirinkite siurblio skersmenį, tinkamą esamam šulinio korpusui.

4. MaitinimasPatvirtinkite įtampą, dažnį ir turimą elektros galią.

5. Vandens kokybėPatikrinkite vandens temperatūrą, PH vertę ir kietųjų dalelių kiekį.

Šių parametrų pateikimas padeda užtikrinti, kad pasirinktas siurblys veiktų taip, kaip tikimasi.

Ką daryti, jei atsiranda toliau išvardytų problemų?

Gedimo reiškiniai	Priežastys	Sprendimai
Nepasiekiama galva, neįsisavinamas vanduo arba nepakankamas vandens išleidimas.	1. Dinaminis vandens lygis nukrenta žemiau leistinos min. dinaminis vandens lygis;2. Kėlimo vamzdžio jungties lūžis; 3. Reversinis variklio sukimasis;4. Įtampos sumažėjimas;5. Užblokuota vandens įleidimo anga;6. Pažeista jungtis.	1. Padidinkite siurblio pakopą ir kėlimo vamzdį, kad padidintumėte šulinio gylį;2. Sugedimo taisymas;3. Pakeiskite laido jungtį;4. Patikrinkite įtampą;5. plovimo vandens įvadas;6. Pakeiskite jungtį.
Variklis neveikia paleidžiant, garsas.	1. Guolio priepuolis;2. Vienfazis variklio veikimas.	1. Apžiūrėti ir suremontuoti pažeistas dalis;2. Patikrinkite jungiamąjį laidą ir suraskite fazės gedimą.
Per didelis ampermetro rodyklės svyravimas	1. Dinaminis vandens lygis nukrenta iki absorbcijos įleidimo angos;2. Dinaminis vandens lygis nukrenta žemiau leistinos min. dinaminis vandens lygis;	1. Sumažinkite vandens išleidimą ir padidinkite panardinimo gylį.
Stipri įrenginio vibracija	1. Siurblio velenas sulenktas;2. Per didelis įrenginio guolio dalies susidėvėjimas;3. Per intensyvus droselis;4. Pažeista jungtis.	1. Sukalibruokite veleną;2. Pakeiskite guolį;3. Padidinkite sklendę;4. Pakeiskite jungtį.
Srauto sumažėjimas	1. Nešiojamo žiedo susidėvėjimas;2. Užblokuota vandens įleidimo anga;3. Nuotėkis kėlimo vamzdžių arba korpusų sandūroje.	1. Pataisykite arba pakeiskite susidėvėjusias dalis;2. plovimo vandens įvadas;3. Patikrinkite jungties dalį.
Staigus izoliacijos varžos sumažėjimas	1. Prasta variklio kabelio jungties kokybė;2. Pažeista variklio rotatoriaus laidų izoliacija;3. Susidėvėjęs laidas.	1. Vėl prijunkite kabelio jungtį;2. Remontuoti variklio laidus;3. Pataisyti žalą.
Padidėjęs energijos suvartojimas (ampermetro indikatorius viršija vardinę vertę)	1. Susidėvėjęs guolio sparnuotė;2. Variklio kontaktas susidėvėjus guoliui;3. Įtrynimas tarp sparnuotės ir korpuso.	1. Apžiūrėti ir suremontuoti siurblį;2. Apžiūrėti ir remontuoti variklį;3. Valdykite srautą ir patikrinkite variklio traukos guolį.

DUK

1. Kam naudojamas giluminis povandeninis siurblys?

Giluminio šulinio panardinamasis siurblys daugiausia naudojamas požeminiam vandeniui iš gilių gręžinių išgauti ir vandens tiekimui, buitiniam naudojimui, pramoniniam naudojimui ir kitiems vandens perdavimo projektams.
