TaiMaitinimo kabelisyra specialus suderinimo kabelis, skirtas ESP, kurio vienas galas prijungtas prie laido kabelio, o kitas galas prijungtas prie paviršiaus jungties dėžutės, užtikrinantis patikimą energijos perdavimo palaikymą įrangai. Kabelis, klasifikuojamas pagal laidininko skerspjūvio formą, yra dviejų konstrukcinių tipų: apskrito ir plokščio. Jo struktūra iš vidaus į išorę yra tokia: vientisas (arba suvytas) apvalus varinis laidininkas, izoliacijos sluoksnis, apvalkalo sluoksnis, pintas sluoksnis (išorinis apvalkalo sluoksnis, užpildymo sluoksnis) ir plieninės juostos šarvo apsauginis sluoksnis.
Tarptautinis standartas: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nacionalinis standartas: GB/T 16750
Pramonės standartas: API RP 11S1, API RP 11S5, API RP 11S6
Įmonės standartas: AT-ST-008
●Didelė apkrovos srovė
●Atsparumas aukštai temperatūrai
●Lengvas ir patikimas montavimas
●Atsparumas korozijai
| AWG serija | Skerspjūvio plotas (mm2) | Šerdies skaičius | Sruogų skaičius / nominalus vienos gijos skersmuo (mm) | Nominali įtampos klasė (kV) | Darbinė temperatūra (℃/℉) |

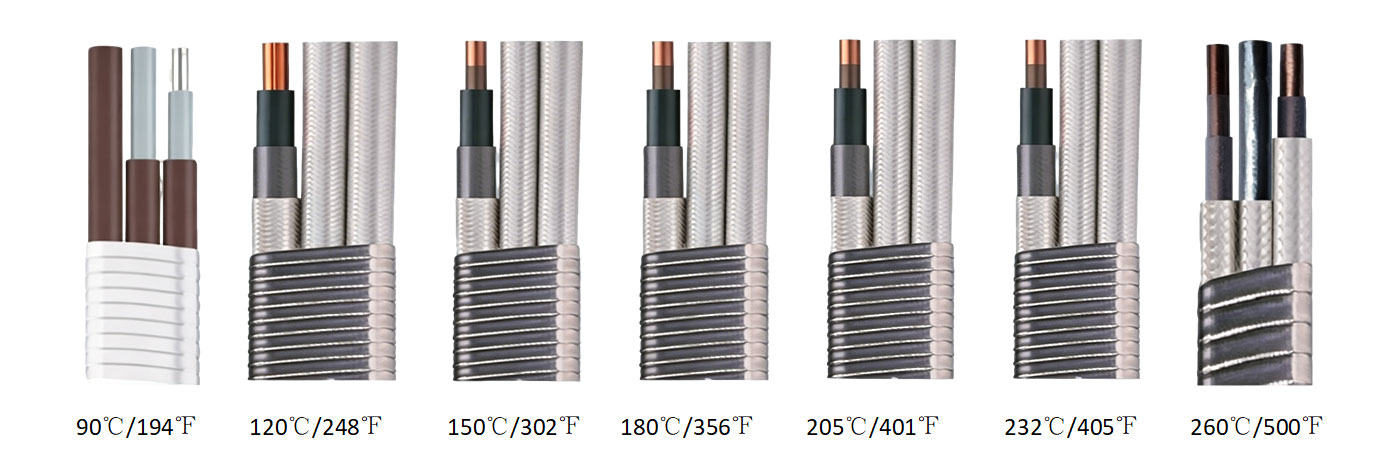

| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |
Apvalus kabelis
| Kodas | Paaiškinimas | Santrumpos | Kodas | Paaiškinimas | Santrumpos |
| Izoliacijos sluoksnio medžiaga | Šarvo sluoksnio medžiaga | ||||
| P | Polipropilenas (įskaitant modifikuotą polipropileną) | PP (MPP) | - | Cinkuota plieno juosta | GST |
| E | Etileno propileno guma | EPDM | M | Monel juosta | MA |
| YJ | Kryžminis polietilenas | XLPE | X | Nerūdijančio plieno juosta | SS316 |
| TAIP | Poliimido-F46 kompozitinė plėvelė + etileno propileno gumos kombinuota izoliacija | PI-FEP/EPDM | |||
| YF | Poliimido-F46 kompozitinė plėvelė + perfluoretileno propileno gumos kombinuota izoliacija | PI-FEP | |||
| Apvalkalo sluoksnio medžiaga | Pynės sluoksnis (užpildo sluoksnis) | ||||
| Q | Švino lydinys | Pb lydinys | Politetrafluoretilenas | PTFE | |
| E | Etileno propileno guma | EPDM | |||
| H | Chlorsulfonuotas polietilenas | CSM | Aramido pluošto juosta | AFT | |
| F | Perfluoretilenas Propilenas | FEP | Nailono pluošto juosta | NFT | |
| N | Nitrilo guma | NBR | Polipropilenas (alyvui atsparus pagalvėlės sluoksnis) | PP | |
| AWGSerija | Maksimalus matmuo | |||||
| Plokščias kabelis (mm × mm) | Sferinis kabelis (mm2) | MLE kabelis (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5 × 28,5 | 12,5 × 32 |
| AWG6 | 14,5 × 37,5 | - | - | - | 11,5 × 29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5 × 35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5 × 48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5 × 53 | 42 | 44 | - | - |
A1: tam skirtas panardinamojo siurblio kabelis yra sukurtas taip, kad užtikrintų patikimą energijos perdavimą povandeninėje aplinkoje. Palyginti su standartiniais elektros kabeliais, jis pasižymi patobulinta vandeniui atsparia izoliacija, lanksčia konstrukcija ir atsparumu drėgmei, todėl užtikrina stabilų veikimą giliuose šuliniuose, nuotekų sistemose ir kitose panardintose vietose.
A2: Plokštieji kabeliai yra pageidaujami daugelyje panardinamųjų įrenginių, nes jų kompaktiška konstrukcija reikalauja mažiau vietos montavimui ir juos lengviau pritaikyti siauruose šuliniuose ar uždarose vietose. Lankstus dizainas taip pat padeda sumažinti sukimąsi, lenkimo įtampą ir mechaninius pažeidimus montuojant ir prižiūrint siurblį.
A3: Kabeliui naudojamos aukštos kokybės izoliacinės medžiagos ir apsauginis išorinis apvalkalas, kad būtų išvengta vandens prasiskverbimo, senėjimo ir žalos aplinkai. Prieš pristatymą kiekvienas kabelis patikrinamas dėl izoliacijos, atsparumo vandeniui ir mechaninio patvarumo, kad būtų užtikrintas saugus veikimas sudėtingomis povandeninėmis sąlygomis.
A4: Taip. AOTE TIANJIN PUMP CO., LTD. pateikia tinkinimo parinktis, įskaitant kabelio ilgį, šerdies numerį, laidininko specifikacijas ir išorinio apvalkalo medžiagas. Kabelio konfigūraciją galima suderinti su skirtingomis siurblio galiomis, montavimo gyliu ir darbo aplinka.
A5: renkantis kabelį reikia atsižvelgti į kelis veiksnius, įskaitant siurblio galią, vardinę įtampą, montavimo gylį, darbinę temperatūrą, vandens kokybę ir mechaninius reikalavimus. Tinkamo laidininko dydžio ir apsauginės konstrukcijos pasirinkimas padeda užtikrinti efektyvų energijos perdavimą ir pailginti tarnavimo laiką.
AOTE TIANJIN PUMP CO., LTD. specializuojasi panardinamųjų siurblių sprendimuose ir susijusiuose kabelių gaminiuose. Turėdami praktinės povandeninio siurbimo patirties, suprantame skirtingų siurblių sistemų reikalavimus ir pateikiame tinkamas kabelių konfigūracijas įvairioms darbo sąlygoms.
Siekdami užtikrinti stabilų elektrinį veikimą ir mechaninį ilgaamžiškumą, parenkame aukštos kokybės laidžias medžiagas ir vandeniui atsparias izoliacijos sistemas. Kiekvienam kabeliui taikomos griežtos tikrinimo procedūros, įskaitant izoliacijos bandymus, atsparumo vandeniui bandymus ir išvaizdos patikrinimus prieš išsiunčiant.
Mūsų kabeliai sukurti reiklioms aplinkoms, kur būtinas lankstumas, atsparumas vandeniui ir ilgaamžiškumas. Optimizuota struktūra padeda sumažinti priežiūros dažnumą ir užtikrina patikimą inžinerinių projektų ir komercinių programų veikimą.
Mes teikiame standartinius maitinimo kabelių modelius, taip pat pritaikytus sprendimus pagal projekto reikalavimus. Mūsų techninė komanda padeda klientams pasirinkti tinkamas kabelių specifikacijas ir pagerinti sistemos patikimumą, pradedant gaminių pasirinkimu ir baigiant montavimo pagalba.
