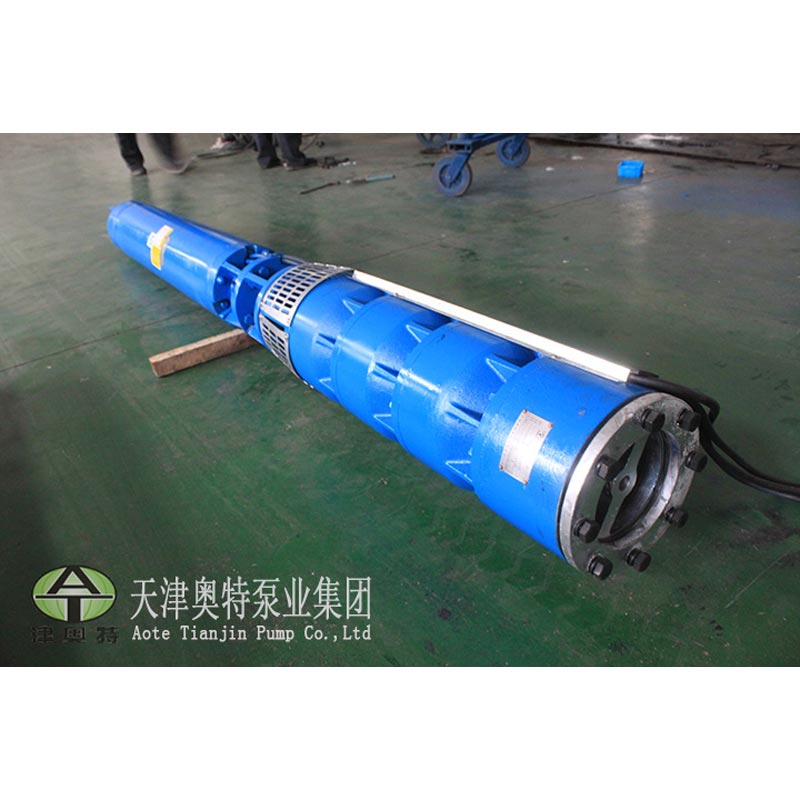

Mūsų įmonės A5QJ serijos giluminis povandeninis drėkinimo siurblys yra skirtas požeminiam vandeniui išgauti iš gilių šuliniai, taip pat vandens paėmimo iš upių, rezervuarų ir kanalų projektai. Plačiai naudojamas žemės ūkio paskirties žemės drėkinimui, buitinis vandens tiekimas žmonėms ir gyvuliams kalnuotose vietovėse, taip pat galimas kanalizacijai miestuose, gamyklos, geležinkeliai, kasyklos ir statybvietės.
1. Integruota variklio ir siurblio konstrukcija, panardinamas povandeninis veikimas, užtikrinantis aukštą saugumą ir patikimumą.
2. Jokių specialių reikalavimų šulinio korpusui; kylantis vamzdis turi tik atlaikyti atitinkamą darbinį slėgį.
3.Paprastas montavimas, eksploatavimas ir priežiūra, mažas grindų ploto užėmimas; siurblinės statybos nereikia.
4. Kompaktiška struktūra ir mažas žaliavų suvartojimas.
| Prekė | Specifikacija |
| Siurblio tipas | Vertikalus giluminio šulinio povandeninis siurblys |
| Struktūra | Daugiapakopis išcentrinis siurblys |
| Variklio tipas | Trifazis asinchroninis panardinamasis variklis |
| Nominali įtampa | 380V / 660V |
| Dažnis | 50 Hz |
| Srauto diapazonas | Pritaikyta |
| Galvos diapazonas | Iki 900 m |
| Diegimo tipas | Vertikalus montavimas |
| Aušinimo būdas | Vandens pripildytas variklio aušinimas |
| Vidutinė temperatūra | ≤20 ℃ |
| PH diapazonas | 6,5–8,5 |
| Kietųjų dalelių turinys | ≤0,01 % |
1,3 fazių kintamosios srovės maitinimo šaltinis: 50Hz dažnis, vardinė įtampa 380V arba 660V (leistina paklaida ±5%).
1.Kietųjų dalelių kiekis pagal masę ≤ 0,01 %.
2.Siurbiamo skysčio pH vertė svyruoja nuo 6,5 iki 8,5.
3. Vidutinė temperatūra ≤ 20 ℃.
4. Giluminio šulinio povandeninio drėkinimo siurblio įvadas turi būti bent 1 m žemiau dinaminio vandens lygio; didžiausias panardinimo gylis yra 70 m po statiniu vandens lygiu; siurblio dugnas išlaiko mažiausiai 1 m atstumą nuo šulinio dugno.
5.Tiesus šulinio korpusas su lygia vidine sienele ir be korpuso išnirimo.
1. Giluminio šulinio panardinamasis siurblys drėkinimui susideda iš panardinamojo 3 fazių asinchroninio variklio ir siurblio korpuso. Variklis yra tiesiogiai sujungtas su viršutiniu siurblio bloku. Patikimas veleno sandariklis, sumontuotas ant viršutinio variklio veleno, neleidžia kryžminis nuotėkis tarp vidinio variklio aušinimo vandens ir siurbiamos terpės, užtikrinantis ilgalaikį stabilų veikimą.
2. Siurblys yra vieno siurbimo daugiapakopis vertikalus išcentrinis tipas; suderintas variklis yra vandens užpildytas šlapio tipo vertikalus panardinamas asinchroninis variklis, prijungtas per statinės tipo movą.
3. Variklio apvija yra su nailono apvalkalu PE vandeniui atspari magnetinė viela; variklio ertmė užpildyta švariu gėlu vandeniu.
4. Varikliui naudojami vandeniu sutepti kreipiamieji guoliai. Variklio apačioje esantis traukos guolis yra dvikryptis ašinis trauka iš siurblio. Aukštos galvos versijoje yra nikelio turinčios varinės vėduoklės formos traukos trinkelės, suderintos su importuotais Phylos stumdomos plokštės ašinei apkrovai kelti.
5. Didelės pakėlimo modeliuose tarp siurblio ir variklio sumontuotas papildomas ašinės jėgos guolis. iki 900m.
1.Prieš paleidžiant variklio ertmę užpildykite švariu šviežiu vandeniu; išleiskite visą vidinį vandenį, skirtą laikyti žiemą, kad išvengtumėte įtrūkimų nuo šalčio.
2. Reguliariai tikrinkite įrenginio izoliacijos varžą, vertė turi būti ne mažesnė kaip 0,5 MΩ.
3. Standartinis garantinis laikotarpis: 1 metai normaliai eksploatuojant.
Pavyzdys: QJ80-100-37
| Kodas | Reikšmė |
| Q | Povandeninis tipas |
| J | Deep Well taikymas |
| 80 | Vardinis debitas: 80 m³/val |
| 100 | Nominali galva: 100 m |
| 37 | Variklio galia: 37 kW |
Prieš pasirinkdami siurblio modelį, klientai turėtų patvirtinti šią informaciją:
Nustatykite reikiamą vandens išeigą pagal drėkinimo plotą ir vandens poreikį.
Apskaičiuokite reikiamą kėlimo aukštį, įskaitant:
• Šulinio gylis
• Vertikalus kėlimo atstumas
• Vamzdyno slėgio praradimas
• Terminalo vandens slėgio reikalavimai
Pasirinkite siurblio skersmenį, tinkamą esamam šulinio korpusui.
Patvirtinkite įtampą, dažnį ir turimą elektros galią.
Patikrinkite vandens temperatūrą, PH vertę ir kietųjų dalelių kiekį.
Šių parametrų pateikimas padeda užtikrinti, kad pasirinktas siurblys veiktų taip, kaip tikimasi.
| Gedimo reiškiniai | Priežastys | Sprendimai |
| Nepasiekiama galva, neįsisavinamas vanduo arba nepakankamas vandens išleidimas. | 1.Dinaminis vandens lygis nukrenta žemiau leistinos min. dinaminis vandens lygis; 2. Kėlimo vamzdžio lūžis sąnarys; 3.Variklio sukimosi atbulinė eiga; 4.Įtampos sumažėjimas; 5.Užblokuotas vanduo įėjimas; 6.Pažeista mova. |
1. Padidinkite siurblio pakopą ir kėlimo vamzdį, kad padidintumėte šulinio gylį; 2.Pataisyti lūžimą; 3. Pakeiskite laidą jungtis; 4.Patikrinkite įtampą; 5.Plauti vandens įvadą; 6.Pakeiskite movą. |
| Variklis neveikia paleidžiant, garsas. | 1.Guolių priepuolis; 2. Vienfazis variklio veikimas. |
1.Išnagrinėti ir suremontuoti pažeistas dalis; 2. Patikrinkite jungiamąjį laidą ir suraskite fazės gedimą. |
| Per didelis ampermetro rodyklės svyravimas | 1.Dinaminis vandens lygis nukrenta iki absorbcijos įleidimo angos; 2.Dinaminis vandens lygis nukrenta žemiau leistino min.dinaminis vandens lygis; |
1. Sumažinkite vandens išleidimą ir padidinkite panardinimo gylį. |
| Stipri įrenginio vibracija | 1.Siurblio velenas sulenktas; 2. Per didelis įrenginio guolio dalies susidėvėjimas; 3.Per intensyvus droselis; 4.Pažeista mova. |
1.Sukalibruokite veleną; 2.Pakeiskite guolį; 3.Padidinkite sklendę; 4. Pakeiskite movą. |
| Srauto sumažėjimas | 1. Nešiojamo žiedo susidėvėjimas; 2.Užblokuota vandens įleidimo anga; 3.Nuotėkis kėlimo vamzdžių sandūroje arba kriauklės. |
1.Pataisykite arba pakeiskite susidėvėjusias dalis; 2.Plauti vandens įvadą; 3. Patikrinkite jungties dalį. |
| Staigus izoliacijos varžos sumažėjimas | 1.Prasta variklio kabelio jungties kokybė; 2.Pažeista variklio rotatoriaus laidų izoliacija; 3.Dėvėti kabelis. |
1.Iš naujo prijunkite kabelio jungtį; 2.Pataisyti variklio laidus; 3.Pataisykite žalą. |
| Padidėjęs energijos suvartojimas (ampermetro rodmuo viršija vardinę vertė) |
1.Nusidėvėjęs guolio sparnuotė; 2.Variklio tarpusavio kontaktas susidėvėjus guoliui; 3.Nutrinimas tarp sparnuotės ir korpuso. |
1.Apžiūrėti ir suremontuoti siurblį; 2.Apžiūrėti ir remontuoti variklį; 3.Kontroliuokite srautą ir patikrinkite variklio trauką guolis. |
Giluminio šulinio panardinamasis siurblys daugiausia naudojamas požeminiam vandeniui iš gilių gręžinių išgauti ir vandeniui tiekti drėkinimas, buitinis naudojimas, pramoninis pritaikymas ir kiti vandens perdavimo projektai.
Taip. ATQJ serija skirta dirbamos žemės drėkinimui, purkštuvų sistemoms, šiltnamių drėkinimui ir kt. žemės ūkio vandens tiekimo programos.
Klientai turėtų pateikti:
• Reikalingas srautas
• Siurblio galvutė
• Šulinio gylis
• Šulinio skersmuo
• Informacija apie vandens šaltinį
• Maitinimo reikalavimai
Taip. AOTE siurblys gali pritaikyti siurblio parametrus, įskaitant srautą, aukštį, variklio galią, įtampą ir medžiagas projekto reikalavimus.
Leidžiamas montavimo gylis priklauso nuo pasirinkto modelio ir eksploatavimo sąlygų. Aukštos galvos modeliai gali pasiekti pakeliamos galvutės iki 900 metrų.
Rekomenduojama reguliariai tikrinti izoliacijos varžą, kabelių būklę, darbinę srovę ir vandens tiekimą stabilus veikimas.
AOTE daugelį metų specializuojasi siurblių gamyboje, tiekdama giluminius povandeninius siurblius žemės ūkio, pramonės ir komunalinio naudojimo. Su patyrusiu inžineriniu pajėgumu ir lanksčia gamyba Mes palaikome standartinius modelius ir pritaikytus siurblių sprendimus įvairiems vandens tiekimo projektams.
