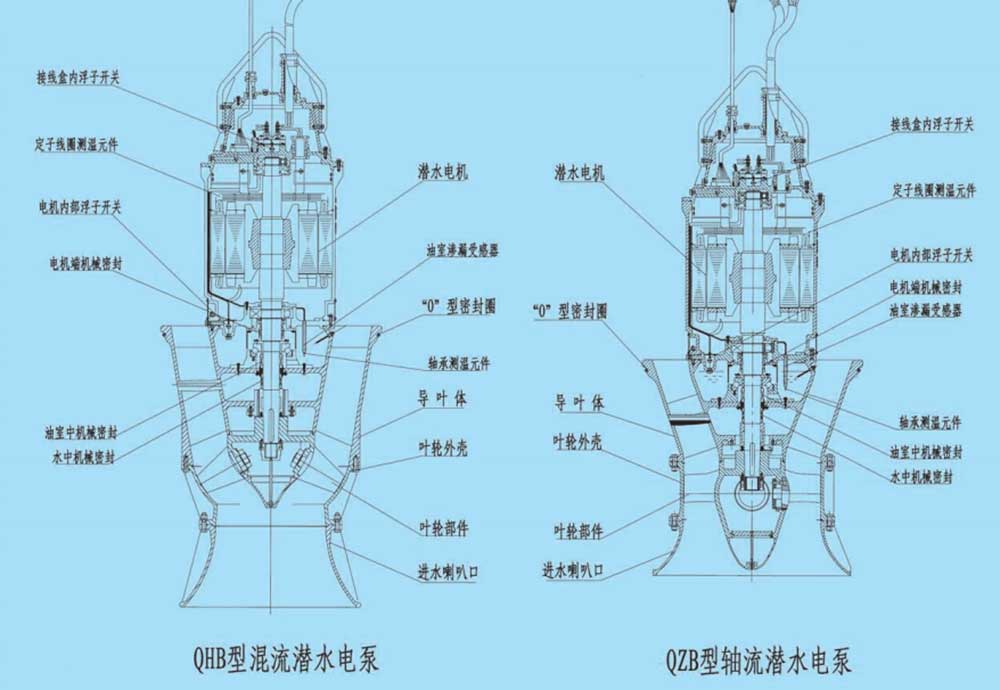

JINAOTĖPanardinamas ašinis srauto siurblysSukurtas didelio srauto ir žemo slėgio vandens perdavimui, kai reikalingas patikimas nuolatinis veikimas. Produktą sudaro dvi pagrindinės serijos: QZB ašinio srauto panardinamasis siurblys ir QHB mišraus srauto panardinamasis siurblys, sukurtas kaip pažangi alternatyva įprastoms siurblių ir variklių sistemoms.
Skirtingai nuo tradicinių padalinto tipo siurblių, siurblys ir variklis yra integruoti į vieną kompaktišką panardinamą konstrukciją. Ši konstrukcija supaprastina montavimą, sumažina statybos reikalavimus ir pagerina eksploatavimo patikimumą sudėtingose aplinkose, tokiose kaip potvynių kontrolė, drenažo stotys, drėkinimo sistemos ir pramoniniai vandens tiekimo projektai.
Visiškai uždaras sauso tipo panardinamas trifazis asinchroninis variklis saugiai veikia visiškai panardintas į vandenį. Dėl efektyvaus vandens aušinimo, mažo veikimo triukšmo ir sumažinto šilumos akumuliavimo siurblys leidžia statyti kompaktiškas požemines siurblines, tuo pačiu sumažinant inžinerines inžinerines išlaidas ir įrengimo vietą.
Siurblio variklio mazgas sumontuotas kaip pilnas panardintas įrenginys, todėl nereikia sudėtingai derinti atskirų siurblio ir variklio komponentų. Palyginti su tradicinėmis siurblinėmis, montavimo laikas gali sutrumpėti iki 95%, pagerinti projekto efektyvumą ir sumažinti darbo jėgos poreikį.
Variklis veikia tiesiogiai aplinkiniame vandenyje, todėl užtikrina puikų aušinimo efektyvumą ir neleidžia perkaisti nuolatinio veikimo metu. Ši konstrukcija žymiai sumažina veikimo triukšmą ir leidžia montuoti požeminėse arba uždarose siurblinėse, nedarant poveikio aplinkai.
Variklis turi visiškai uždarą sauso tipo struktūrą su:
F klasės izoliacijos sistema (atsparumas 155°C temperatūrai)
IP68 apsaugos klasė
Dvigubi arba trigubi mechaniniai sandarikliai
Pagalbinė sandarinimo konstrukcija
Nuotėkio aptikimo sistema
Apvijos temperatūros stebėjimas
Guolių temperatūros stebėjimas
Visi stebėjimo signalai perduodami į elektros valdymo spintą, kuri palaiko saugų veikimą, automatinę apsaugą ir nuotolinį stebėjimą.
JINAOTE panardinamasis ašinis srauto siurblys yra plačiai naudojamas tais atvejais, kai reikalingas didelis srautas ir stabilus vandens perdavimo efektyvumas, įskaitant:
Pramoninis vandens tiekimas ir kanalizacija
Kasybos įrenginių drenažo sistemos
Laivų statyklos drenažo projektai
Miesto potvynių kontrolė ir komunalinis drenažas
Žemės ūkio drėkinimas ir drenažas
Elektrinės aušinimo vandens ir drenažo sistemos
Upių ir ežerų siurblinės
QZB ašinio srauto panardinamasis siurblys tinka mažo slėgio ir didelio srauto reikmėms, o QHB mišraus srauto panardinamasis siurblys užtikrina didesnį efektyvumą ir didesnį atsparumą kavitacijai, kai vandens lygis svyruoja ir aukštesni reikalavimai.
Siurblys skirtas žaliaviniam vandeniui arba mažai užterštoms nuotekoms tvarkyti tokiomis sąlygomis:
| Parametras | Specifikacija |
|---|---|
| Maksimali skysčio temperatūra | ≤50°C |
| Vidutinis pH diapazonas | 4–10 |
| Kietoji tūrio dalis | <2 % |
| Vidutinis tankis | <1,2 × 10³ kg/m³ |
| Palyginimo elementas | Panardinamas ašinis srauto siurblys | Tradicinis siurblio blokas |
|---|---|---|
| Montavimas | Integruotas montavimas, supaprastinta konstrukcija | Reikia atskiro siurblio ir variklio montavimo |
| Diegimo laikas | Sumažėjo iki 95 proc. | Ilgesnis montavimo laikotarpis |
| Aušinimo būdas | Tiesioginis vandens aušinimas | Reikalingas oro aušinimas |
| Triukšmo lygis | Mažesnis veikimo triukšmas | Didesnis mechaninis triukšmas |
| Siurblių stoties konstrukcija | Tinka metro stotims | Reikalingos didesnės antžeminės konstrukcijos |
| Statybos kaina | Sumažėjo maždaug 30–40 proc. | Didesnės investicijos į civilinę statybą |
| Atsparumas potvyniams | Variklis apsaugotas po vandeniu | Labiau pažeidžiamas potvynių |
JINAOTE daugiausia dėmesio skiria didelio našumo povandeninės siurblinės įrangos, skirtos pramonei, komunaliniam ir žemės ūkio reikmėms, projektavimui ir gamybai. Dėl integruotos variklio ir siurblio konstrukcijos, pažangios sandarinimo technologijos ir išmaniųjų stebėjimo sistemų JINAOTE siurbliai užtikrina patikimą veikimą aplinkoje, kurioje dažnai keičiasi vandens lygis ir keliami dideli drenažo reikalavimai.
Didelio srauto, kompaktiškos montavimo struktūros ir ilgalaikio veikimo po vandeniu derinys leidžiaPanardinamas ašinis srauto siurblysefektyvus sprendimas modernioms siurblinėms ir didelio masto vandens perpylimo projektams.
Ašinio srauto siurbliai daugiausia skirti didelio srauto ir mažo slėgio siurbliams, o mišraus srauto siurbliai užtikrina didesnį našumą ir didesnį efektyvumą bei atsparumą kavitacijai.
Taip. Siurblys naudoja visiškai uždarą IP68 panardinamąjį variklį, skirtą nuolatiniam darbui visiškai panardinant.
Jis tinka žaliaviniam vandeniui ir lengvai užterštoms nuotekoms, kurių kietoji tūrinė dalis yra mažesnė nei 2%.
Standartinė darbinė temperatūra yra iki 50°C.
Ne. Variklis ir siurblys yra integruoti į vieną panardinamąjį įrenginį, todėl montavimas supaprastinamas.
Variklyje yra mechaniniai sandarikliai, nuotėkio aptikimo, apvijų temperatūros stebėjimo ir guolių temperatūros stebėjimo sistemos.
Taip. Jis ypač tinka upių pakrantėse, ežerų pakrantėse ir potvynių pavojingose siurblinėse, kur vandens lygis svyruoja.
Varikliai iki 315 kW galimi 380 V arba 600 V, o didesni varikliai naudoja 6 kV arba 10 kV įtampos parinktis.
