Tiandzino AoteŠarvuotas kabelispasižymi atsparumu aukštai temperatūrai, alyvai ir puikiu atsparumu dilimui. Šioje kabelių serijoje yra apvalių ir plokščių konstrukcijų tipai, specialiai sukurti atšiaurioms naftos telkinių darbo aplinkoms. Jo šarvuotas išorinis sluoksnis užtikrina stiprų tempimo stiprumą ir atsparumą išspaudimui, kad būtų išvengta šerdies pažeidimo po žeme.
Jis pasižymi stabilia elektros izoliacija esant dideliam karščiui ir riebioms sąlygoms, plačiai suderinta su ESP panardinamaisiais naftos siurbliais ir gręžinių naftos gavybos įranga visose pasaulio naftos gavybos vietose.

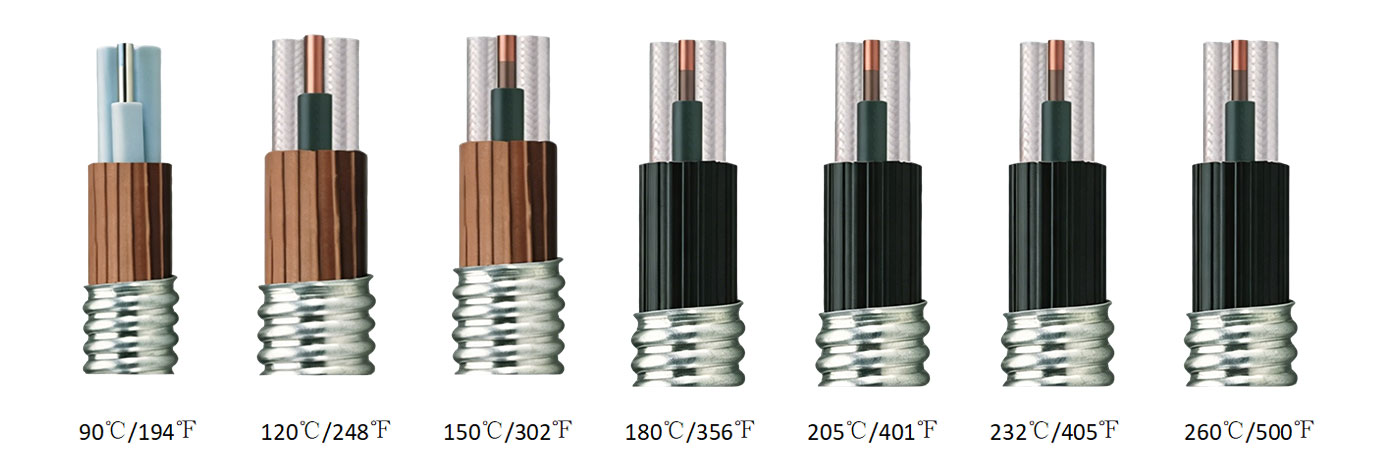

| AWGSerija | Skerspjūvio plotas (mm2) | Šerdies skaičius | Sruogų skaičius / nominalus vienos gijos skersmuo (mm) | Nominali įtampos klasė (kV) | Darbinė temperatūra (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54; 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35; 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25; 7/3,16 |
| Kodas | Paaiškinimas | Santrumpa | Kodas | Paaiškinimas | Santrumpa |
| Izoliacijos sluoksnio medžiaga | Šarvo sluoksnio medžiaga | ||||
| P | Polipropilenas (įskaitant modifikuotą polipropileną) | PP (MPP) | - | Cinkuota plieno juosta | GST |
| E | Etileno propileno guma | EPDM | M | Monel juosta | MA |
| YJ | Kryžminis polietilenas | XLPE | X | Nerūdijančio plieno juosta | SS316 |
| TAIP | Poliimido-F46 kompozitinė plėvelė + etileno propileno gumos kombinuota izoliacija | PI-FEP/EPDM | |||
| YF | Poliimido-F46 kompozitinė plėvelė + perfluoretileno propileno gumos kombinuota izoliacija | PI-FEP | |||
| Apvalkalo sluoksnio medžiaga | Pynės sluoksnis (užpildo sluoksnis) | ||||
| Q | Švino lydinys | Pb lydinys | Politetrafluoretilenas | PTFE | |
| E | Etileno propileno guma | EPDM | Aramido pluošto juosta | AFT | |
| H | Chlorsulfonuotas polietilenas | CSM | Nailono pluošto juosta | NFT | |
| F | Perfluoretileno propileno guma | FEP | Polipropilenas (alyvui atsparus pagalvėlės sluoksnis) | PP | |
| N | Nitrilo guma | NBR | |||
| AWGSerija | Maksimalus matmuo | |||||
| Plokščias kabelis (mm × mm) | Sferinis kabelis (mm2) | MLE kabelis (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5 × 28,5 | 12,5 × 32 |
| AWG6 | 14,5 × 37,5 | - | - | - | 11,5 × 29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5 × 35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5 × 48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5 × 53 | 42 | 44 | - | - |
Įprasti kabeliai gali būti pažeisti aukštoje temperatūroje, užterštoje alyva ir pakartotinai lenkiant. Mūsų apvaliuose ir plokščiuose šarvuotuose kabeliuose naudojamos sustiprintos metalinės šarvų konstrukcijos ir temperatūrai bei dilimui atsparios medžiagos, kurios sumažina lenkimo įtempį ir atlaiko šilumą, trintį ir mechaninį poveikį. Du konstrukciniai variantai atitinka skirtingus dinaminio veikimo reikalavimus, padeda pailginti tarnavimo laiką ir sumažinti kabelio gedimo riziką.

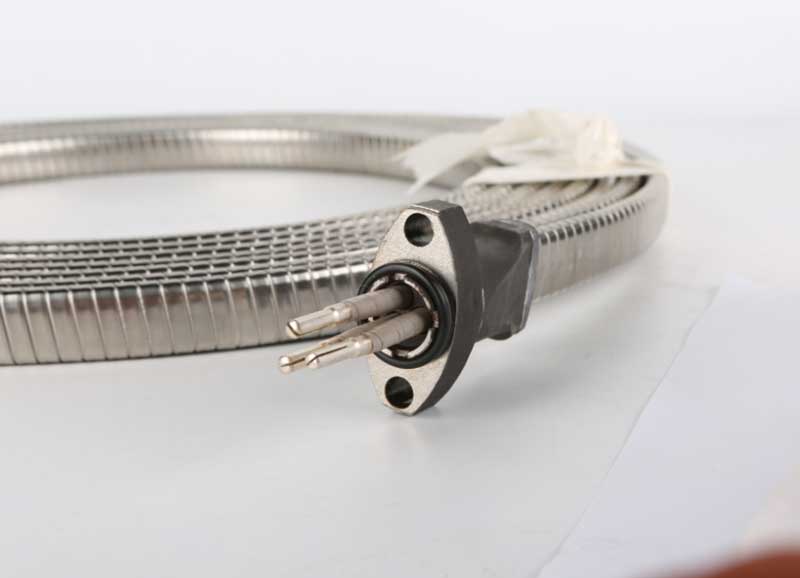

Apvalusšarvuoti kabeliaitinka įprastiems laidams, pvz., tempimo grandinėms ir kabelių loveliams. Plokšti šarvuoti kabeliai pasižymi kompaktiška konstrukcija, skirta ribotoms įrengimo erdvėms, įskaitant siauras šulinių galvutes, kompaktišką įrangą ir požemines kabelių tranšėjas. Dvi konstrukcijos suteikia lanksčias montavimo galimybes ir supaprastina kabelių išdėstymą bei priežiūrą.

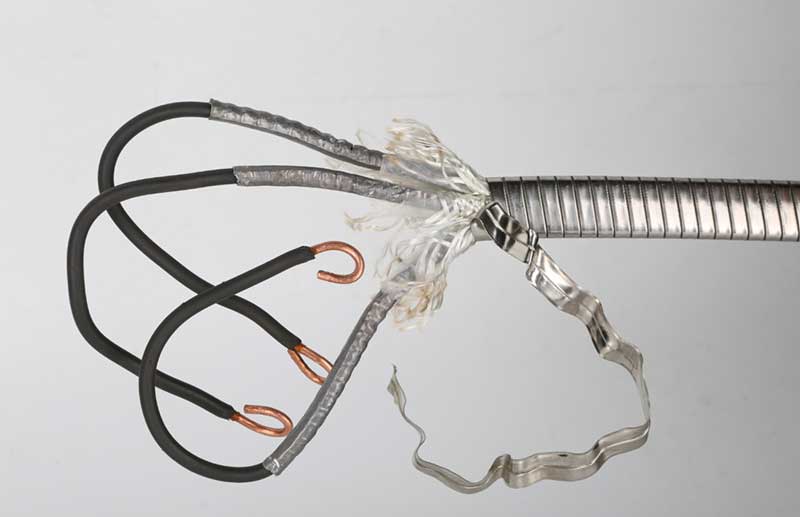

Pagaminti su smulkiai sruoguotais laidininkais, temperatūrai atspariais izoliacijos sluoksniais ir sustiprintomis šarvuotomis konstrukcijomis, kabeliai užtikrina atsparumą lenkimui, dilimui, atsparumą išspaudimui ir apsaugą nuo smūgių. Metalinis šarvų sluoksnis padeda išvengti išorinės žalos, o papildomos savybės, tokios kaip atsparumas alyvai, atsparumas korozijai ir atsparumas senėjimui, leidžia prisitaikyti prie sudėtingos aplinkos, įskaitant naftos telkinius ir kasyklas.
Tiksliai pagaminti laidininkai užtikrina pastovų elektros laidumą ir sumažina galios nuostolius. Pasirenkamos ekranavimo konstrukcijos padeda sumažinti elektromagnetinius trukdžius, palaiko stabilų maitinimo šaltinį ir valdymo signalo perdavimą pramoninei įrangai.
Visiems gaminiams gamybos proceso metu taikomos standartizuotos kokybės kontrolės procedūros. Patikrinimai atliekami nuo žaliavų patikros ir gamybos stebėjimo iki baigto kabelio bandymo, siekiant užtikrinti nuoseklų gaminio veikimą.
Prieš gamybą tikrinami laidininkai, izoliacinės medžiagos ir apvalkalo medžiagos. Norint išlaikyti vienodą kabelio kokybę, naudojamos tik patvirtintos medžiagos.
Pagrindiniai parametrai, įskaitant laidininko skersmenį, izoliacijos storį ir apvalkalo koncentriškumą, yra stebimi gamybos metu. Proceso koregavimas atliekamas, kai reikia, siekiant išlaikyti partijos nuoseklumą.
Įprasti bandymai apima laidininko atsparumo bandymą, izoliacijos varžos bandymą, atsparumo įtampai bandymą, kibirkšties bandymą, matmenų patikrinimą ir išvaizdos patikrinimą.
Individualizuoti bandymai apima lenkimo nuovargio bandymą, atsparumo tempimui bandymą, atsparumo dilimui bandymą, senėjimo aukštoje temperatūroje bandymą, atsparumo alyvai bandymą, žemos temperatūros lankstumo bandymą ir antipireno bandymą.
Išsamias bandymų ataskaitas galima gauti projekto priėmimui paprašius.
Mūsų gamykla, aprūpinta automatizuotomis šarvuotų kabelių gamybos linijomis, palaiko masinę apvalių ir plokščių šarvuotų maitinimo kabelių gamybą, įskaitant pavyzdžių kūrimą, individualius užsakymus ir ilgalaikių projektų tiekimą. Standartizuoti gamybos procesai, automatizuotas testavimas ir eksporto standartinės pakuotės padeda užtikrinti nuoseklų pristatymą.
Pramoninė automatika:Automatizuotos gamybos linijos, pramoniniai robotai ir aukšto dažnio judesio laidų programos
Vilkimo grandinės sistemos:Nepertraukiamo lenkimo taikymas, reikalaujantis, kad kabelis nesisuktų ir atsparus dilimui
Kėlimo ir kėlimo įranga:Keliaujantys kranai, portaliniai kranai, kėlimo platformos ir mobilios maitinimo sistemos
Naftos ir dujų pramonė:Naftos šulinių ir gręžinių įranga, veikianti aukštoje temperatūroje, užterštoje alyva ir dilimo sąlygomis
Kasyba ir sunkioji pramonė:Mobilios kasybos mašinos ir didelės apkrovos įranga, kuriai reikalinga apsauga nuo smūgio ir nusidėvėjimo
Uosto ir logistikos įranga:Uosto technika ir automatizuota sandėliavimo įranga, veikiama lauko aplinkos ir korozijos rizikos
Mes teikiame individualius pramoninius šarvuotų kabelių sprendimus, atsižvelgdami į įrangos reikalavimus, darbo temperatūrą ir susidėvėjimo sąlygas. Naudodami apvalius ir plokščius šarvuotus kabelius, mes padedame klientams pasirinkti tinkamas konstrukcijas, specifikacijas ir apsaugines medžiagas.
Mes palaikome OEM / ODM pritaikymą, įskaitant kabelio struktūrą, veikimo reikalavimus ir gamybos kiekius. Standartizuoti gamybos procesai ir lankstūs gamybos pajėgumai palaiko mažų partijų užsakymus, didelės apimties tiekimą ir ilgalaikius projektus.
Mūsų techninė komanda teikia produktų pasirinkimo palaikymą ir taikymo gaires, kad padėtų sumažinti kabelių pasirinkimo riziką ir priežiūros išlaidas. Eksporto patirtis ir techninis aptarnavimas palaiko pasaulinius klientus viso bendradarbiavimo proceso metu.
1 klausimas: kokie yra apvalių ir plokščių šarvuotų kabelių derinimo pranašumai?
A1: dvi konstrukcijos atitinka skirtingus įrengimo reikalavimus. Apvalūs šarvuoti kabeliai užtikrina bendros paskirties apsaugą ir lankstų montavimą, o plokšti šarvuoti kabeliai tinka ribotoms erdvėms, tokioms kaip siaura šulinio galvutės įranga. Šis derinys padeda išspręsti problemas, susijusias su šilumos poveikiu, dilimu, montavimo erdve ir kabelio judėjimu.
2 klausimas: ar kabeliai tinkami ilgalaikiam pakartotiniam lenkimui?
A2: Taip. Kabeliams panaudoti temperatūroms atsparūs apvalkalai ir sustiprintos šarvuotos konstrukcijos. Jie išbandomi dėl lenkimo nuovargio, senėjimo aukštoje temperatūroje ir atsparumo dilimui, kad būtų palaikomas nuolatinis dinaminis veikimas.
3 klausimas: Ar kabelius galima pritaikyti specialioms darbo sąlygoms?
A3: Taip. Pritaikome kabelio struktūrą, laidų specifikacijas ir kabelio ilgį. Papildomos galimybės apima atsparumą aukštai temperatūrai, atsparumą dilimui, atsparumą alyvai, antipireną ir ekranavimą skirtingoms darbo aplinkoms.
Visi šarvuoti kabeliai tikrinami, atsižvelgiant į atsparumą temperatūrai, atsparumą dilimui, atsparumą senėjimui ir apsaugą nuo smūgių. Prekės pristatomos išlaikius reikiamus testus.
Automatizuotos gamybos linijos palaiko nuolatinį tiekimą, individualius užsakymus ir didelio masto projektus. Mes teikiame šarvuotų kabelių sprendimus pramoninėms reikmėms, kurioms reikalingas pastovus veikimas ir ilgas tarnavimo laikas.
