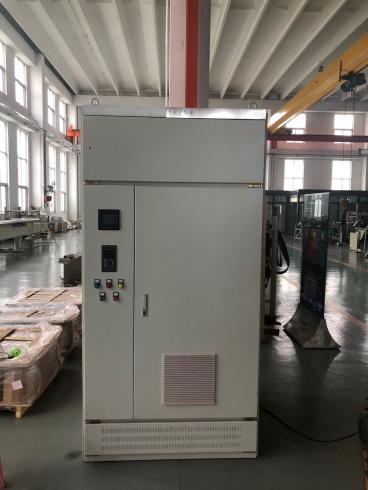

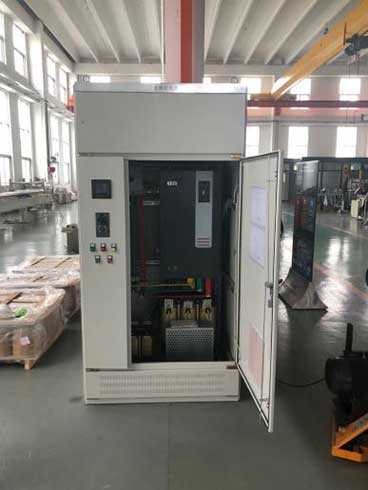

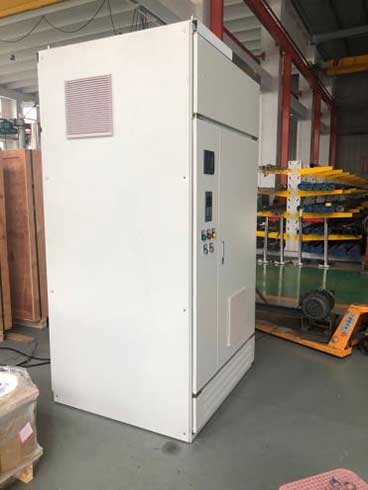

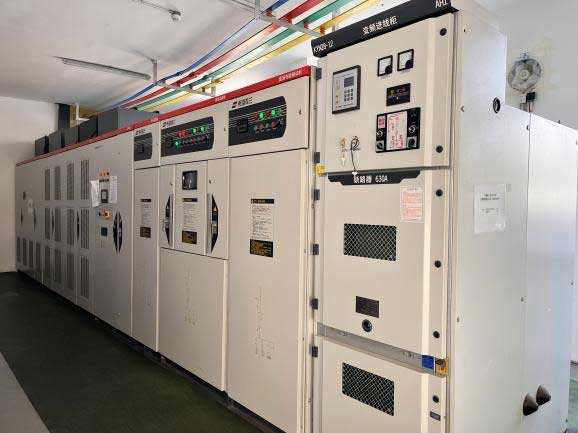

TheElektros valdymo spintayra specialus įrenginys, kuris valdo elektrinio panardinamojo siurblio (ESP) agregato paleidimą ir išjungimą, stebi ir registruoja jo veikimo būseną bei automatiškai atlieka apsaugą nuo maitinimo, kai eksploatacijos metu atsiranda neįprastų sąlygų. Šiuo metu dažniausiai naudojamos keturių tipų valdymo spintos: galios dažnio valdymo spintos, švelnaus paleidimo valdymo spintos, žemos įtampos kintamo dažnio valdymo spintos ir vidutinės įtampos kintamo dažnio valdymo spintos.
Tarptautinis standartas: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Nacionalinis standartas: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Pramonės standartas: API RP 11S1, API 14F
Įmonės standartas: AT-ST-013
Maitinimo įtampos apsauga
Trifazė srovės apsauga
Apsauga nuo perkrovos
Apsauga per mažą apkrovą
Apsauga nuo žemos įtampos
Atidėtas startas
Uždelstas išjungimas
Dabartinis įrašas
| Modelis ir specifikacijos | Nominali srovė (A) | Nominali įtampa (V) | A (plotis) × B (gylis) × H (aukštis) |
| 1,2kV klasė | 50, 80, 100, 120, 150 | 1140 | 460 × 520 × 1500 |
| 2,5kV klasė | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV klasė | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3,6kV klasė | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Modelis ir specifikacijos | Nominali srovė (A) | Nominali įtampa (V) | A (plotis) × B (gylis) × H (aukštis) |
| 1,2kV klasė | 50, 80, 100, 120, 150 | 1140 | 460 × 520 × 1500 |
| 2,3kV klasė | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Auktis virš jūros lygio: 2000 m
● Aplinkos temperatūra: -30 ℃/-22 ℉ — +50 ℃ / 122 ℉
● Santykinė oro drėgmė: ≤85 %
●Be degių ir sprogių medžiagų, izoliaciją ėsdinančių dujų ir laidžių dulkių
●Įrengiamas vietose, kuriose nėra stiprios vibracijos, o vertikalus pasvirimas ≤ 5°
| Nr. | Parametro pavadinimas | Duomenys |
| 1 | Nominali įvesties įtampa | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3 fazių |
| 2 | Vardinis įvesties dažnis | 50 Hz±10 % |
| 3 | Išvesties dažnis | 0 - 120 Hz, reguliuojamas |
| 4 | Išvesties dažnio skiriamoji geba | 0,01 Hz |
| 5 | Valdykite maitinimo įtampą | AC220V |
| 6 | Nominali išėjimo galia | 110 kW–630 kW |
| 7 | Nominali išėjimo srovė | 215A–1188A |
| 8 | Išėjimo įtampos diapazonas | 0 – įėjimo įtampa |
| 9 | Lygintuvo tipas | 6 - impulsinio diodo lygintuvas |
| 10 | Inverterio tranzistoriaus tipas | IGBT |
| 11 | Išorinės komunikacijos sąsaja | RS485, RS232 |
| 12 | Išorinės komunikacijos modelis | Kabelis |
| 13 | Apsaugos funkcija | Perkrova, per maža apkrova, trumpasis jungimas, fazės praradimas, per didelė temperatūra |
| 14 | Aušinimo būdas | Priverstinis oro aušinimas |
| 15 | Įvesties galios koeficientas | 0.98 |
| 16 | Efektyvumas | ＞ 98 proc. |
| 17 | Išvesties filtras | Sinusinė banga |
| 18 | Vardinis darbo ciklas | Nuolatinis |
| 19 | IP laipsnis / apsaugos laipsnis | IP23 |
| 20 | Perkrovos pajėgumas | 150 % vardinis sukimo momentas, trukmė 60 s |
| 21 | Darbinė aplinkos temperatūra | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Laikymo / transportavimo temperatūra | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Aplinkos drėgmė | ≤95% (esant +20 ℃), nesikondensuoja |
| 24 | Montavimo aukštis | ≤1000 m, jei viršijama, reikia sumažinti |
| 25 | Įvesties šoninis harmoninis komponentas | H5 = 36%, H7 = 17,8%, H11 = 8,1%, H13 = 5,3 % |
| 26 | Įvesties pusės harmoninis turinys | ＜5% |
| 27 | Valdymo režimas | Daugiataškis V/F, vektorius V/F |
| 28 | Įėjimo ir išėjimo laidų režimas | Iš viršaus į vidų ir iš viršaus į išorę, iš apačios į vidų ir iš apačios į išorę |
| Nr. | Parametro pavadinimas | Duomenys |
| 1 | Nominali įvesties įtampa | 380 V – 690 V ±10%, 3 fazių |
| 2 | Vardinis įvesties dažnis | 50 Hz±10 % |
| 3 | Išvesties dažnis | 0 - 120 Hz, reguliuojamas |
| 4 | Išvesties dažnio skiriamoji geba | 0,01 Hz |
| 5 | Valdykite maitinimo įtampą | AC 220 V |
| 6 | Nominali išėjimo galia | 110 kW–900 kW |
| 7 | Nominali išėjimo srovė | 202 A–1535 A |
| 8 | Išėjimo įtampos diapazonas | 0 – įėjimo įtampa |
| 9 | Lygintuvo tipas | IGBT |
| 10 | Inverterio tranzistoriaus tipas | IGBT |
| 11 | Išorinės komunikacijos sąsaja | RS485, RS232 |
| 12 | Išorinio ryšio režimas | Šviesolaidis |
| 13 | Apsaugos funkcija | Perkrova, per maža apkrova, trumpasis jungimas, fazės praradimas, per didelė temperatūra |
| 14 | Aušinimo būdas | Priverstinis oro aušinimas |
| 15 | Įvesties galios koeficientas | 0.98 |
| 16 | Efektyvumas | ＞ 98 proc. |
| 17 | Išvesties filtras | Sinusinė banga |
| 18 | Vardinis darbo ciklas | Nuolatinis |
| 19 | IP laipsnis / apsaugos laipsnis | IP23 |
| 20 | Perkrovos pajėgumas | 150 % vardinis sukimo momentas, trukmė 60 s |
| 21 | Darbinė aplinkos temperatūra | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Laikymo / transportavimo temperatūra | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Aplinkos drėgmė | ≤95% (esant +20 ℃), nesikondensuoja |
| 24 | Montavimo aukštis | ≤1000 m; Jei viršijamas, būtinas sumažinimas |
| 25 | Įvesties šoninis harmoninis komponentas | 4 % |
| 26 | Įvesties pusės harmoninis turinys | ＜5% |
| 27 | Valdymo režimas | Daugiataškis V/F, vektorius V/F |
| 28 | Įėjimo ir išėjimo laidų režimas | Iš viršaus į vidų ir iš viršaus į išorę, iš apačios į vidų ir iš apačios į išorę |
| Nr. | Parametro pavadinimas | Duomenys |
| 1 | Nominali įvesties įtampa | 0,6 KV –2,6 KV±10 % |
| 2 | Vardinis įvesties dažnis | 50 Hz ± 10 % |
| 3 | Išvesties dažnis | 0 - 120 Hz, reguliuojamas |
| 4 | Išvesties dažnio skiriamoji geba | 0,01 Hz |
| 5 | Valdykite maitinimo įtampą | AC 220 V |
| 6 | Nominali talpa | 45 kVA–300 kVA |
| 7 | Aušinimo būdas | Priverstinis oro aušinimas |
| 8 | Įvesties galios koeficientas | Virš 0,98 esant >20 % apkrovai |
| 9 | Vardinis darbo ciklas | Nuolatinis |
| 10 | IP laipsnis / apsaugos laipsnis | IP20 |
| 11 | Perkrovos pajėgumas | 120% už 1 valandą, 150% už 1 minutę |
| 12 | Darbinė aplinkos temperatūra | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Laikymo / transportavimo temperatūra | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Aplinkos drėgmė | ≤90% (esant +20 ℃), nesikondensuoja |
| 15 | Montavimo aukštis | ≤1000 m; Jei viršijamas, būtinas sumažinimas |
●Aukštis neturi viršyti 1000 m; sumažinimas reikalingas, jei aukštis viršija 1000 m.
●Darbo aplinkos temperatūra: -5 ℃ iki +40 ℃, vidutinė paros temperatūra ne aukštesnė kaip +35 ℃, aplinkos temperatūros kitimas ne didesnis kaip 5 ℃/val. Jei aplinkos temperatūra viršija leistiną diapazoną, turi būti įrengta atitinkama oro kondicionavimo įranga.
●Maksimalus santykinis aplinkos oro drėgnumas: ≤ 90% (esant 20 ℃); ≤ 50 % esant +40 ℃.
●Įrengimo pamatas neturi būti stipriai vibruojamas ir nesutrenktas, o vertikalus nuolydis ne didesnis kaip 5%.
●Darbo aplinkoje neturi būti laidių ar sprogių dulkių, dujų ar garų, kurie rūdija metalus arba pažeidžia izoliaciją.
●Nuolatinis kintamosios srovės įvesties maitinimo įtampos svyravimas neturi viršyti ±10% vardinės vertės.
● Kintamosios srovės elektros tinklo dažnio svyravimo diapazonas: 45 Hz–55 Hz, dažnio kitimo greitis ne didesnis kaip ±1 % per sekundę.
●Naudoti tik patalpose su gera ventiliacija; atstumas virš įrenginio ir aplink jį turi būti ≥ 700 mm.
●Įrengta apsauga, įskaitant viršįtampią, žemą įtampą, viršsrovę, fazių praradimą ir trumpąjį jungimą.
●Įrengtas LED ekranas, rodantis išėjimo srovę, įtampą, dažnį ir kt.
●Sistemos parametrus galima nustatyti klaviatūra.
●Jis gali veikti tiek kintamo dažnio režimu, tiek galios dažnio režimu.
●Kintamo dažnio veikimo režimas gali būti rankinis arba automatinis.
●Paleidimo laikas ir veikimo dažnis gali būti nustatomi savavališkai.
1 klausimas: kokiai įrangai daugiausia naudojama kintamo greičio pavaros elektrinė valdymo spinta?
A1: Ši kintamo greičio pavaros valdymo spinta yra speciali pagalbinė įranga, skirta visų tipų povandeniniams siurbliams, tokiems kaip aukštos temperatūros siurbliai, giluminiai siurbliai ir upių įsiurbimo siurbliai. Jis tinka naftos telkinių vandens tiekimo, giluminio vandens tiekimo ir upių vandens paėmimo projektams.
2 klausimas: kokie yra pagrindiniai dažnio keitimo valdymo pranašumai, palyginti su tradiciniu fiksuoto greičio valdymu?
A2: Palyginti su tradicinėmis fiksuoto greičio valdymo dėžėmis,Kintamo greičio pavaros elektros valdymo spintagali laisvai reguliuoti siurblio greitį pagal poreikį. Tai taupo daugiau energijos, sumažina įrangos susidėvėjimą esant švelniam paleidimui ir turi visišką saugos apsaugą, todėl siurblio veikimas yra stabilesnis, saugesnis ir taupesnis.
3 klausimas: ar ši valdymo spinta gali būti pritaikyta atšiaurioms lauko darbo aplinkoms?
A3: Taip. Ši elektros valdymo spinta naudoja sandarų pramoninį korpusą ir aukštos kokybės vidines dalis. Jis yra atsparus dulkėms, vandeniui ir trukdžiams bei gali stabiliai veikti drėgnoje, dulkėtoje ir lauko aplinkoje naftos telkinių, vandens gręžinių ir upių vandens paėmimo projektams.

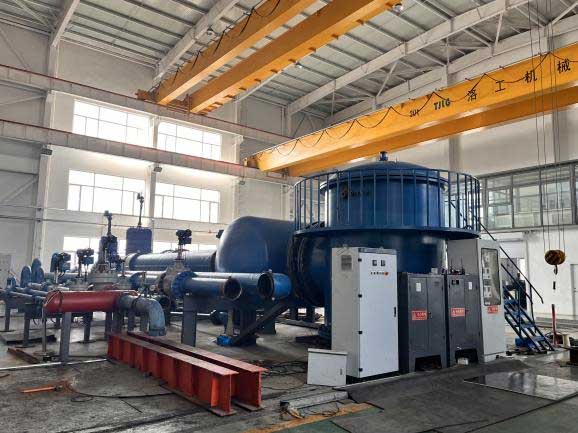

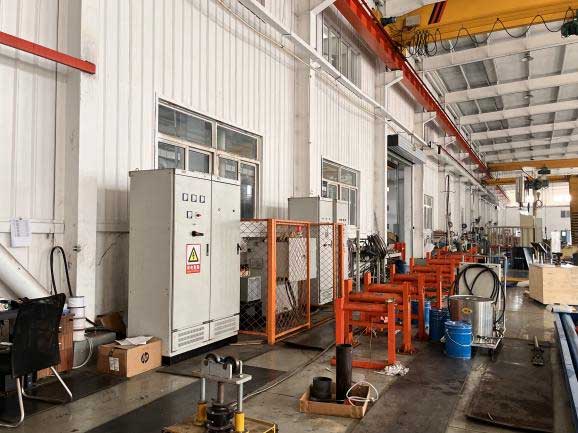

Mes laikomės griežtos kiekvienos kintamo greičio pavaros elektros valdymo spintos kokybės kontrolės. Skirtingai nuo įprastos vienos dalies patikrinimo, visos mūsų spintos prieš pristatymą yra išbandytos su atitinkamais panardinamųjų siurblių komplektais. Kiekviena įranga praeina visą veikimo testą, greičio reguliavimo testą ir apkrovos modeliavimo testą. Šis tikras siurblio atitikimo testas užtikrina puikų korpuso ir siurblio koordinavimą. Visi gaminiai pristatomi tik išlaikius išsamų atitikimo testą, kad būtų užtikrintas stabilus ir patikimas lauko veikimas.
Turime didelę patirtį kuriant ir gaminant povandeninių siurblių valdymo įrangą. Visi kintamo greičio pavaros elektros valdymo spintos gaminiai yra griežtai išbandyti, jų kokybė yra stabili ir gedimų dažnis yra mažas. Mes palaikome pritaikytus parametrus ir funkcijas, kad atitiktų įvairius siurblius ir darbo sąlygas. Teikiame išsamias konsultacijas prieš pardavimą, konsultacijas vietoje ir priežiūros po pardavimo paslaugas. Mūsų produktai parduodami visame pasaulyje, aptarnaujantys įvairius naftos telkinių, vandens gręžinių ir upių vandens paėmimo projektus su ekonomiškais ir stabiliais valdymo sprendimais.
