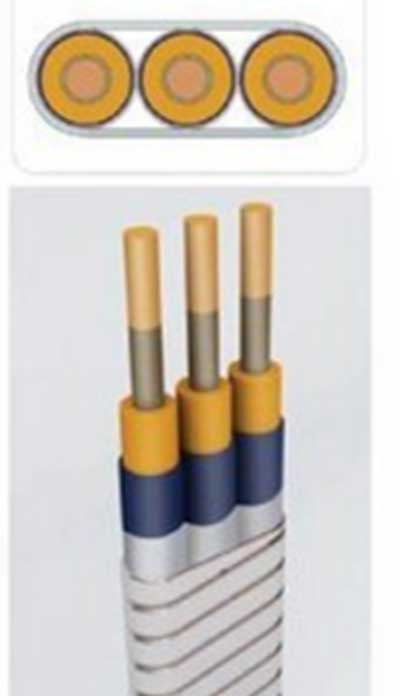

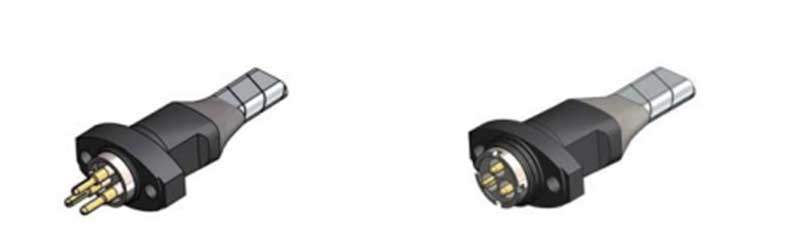

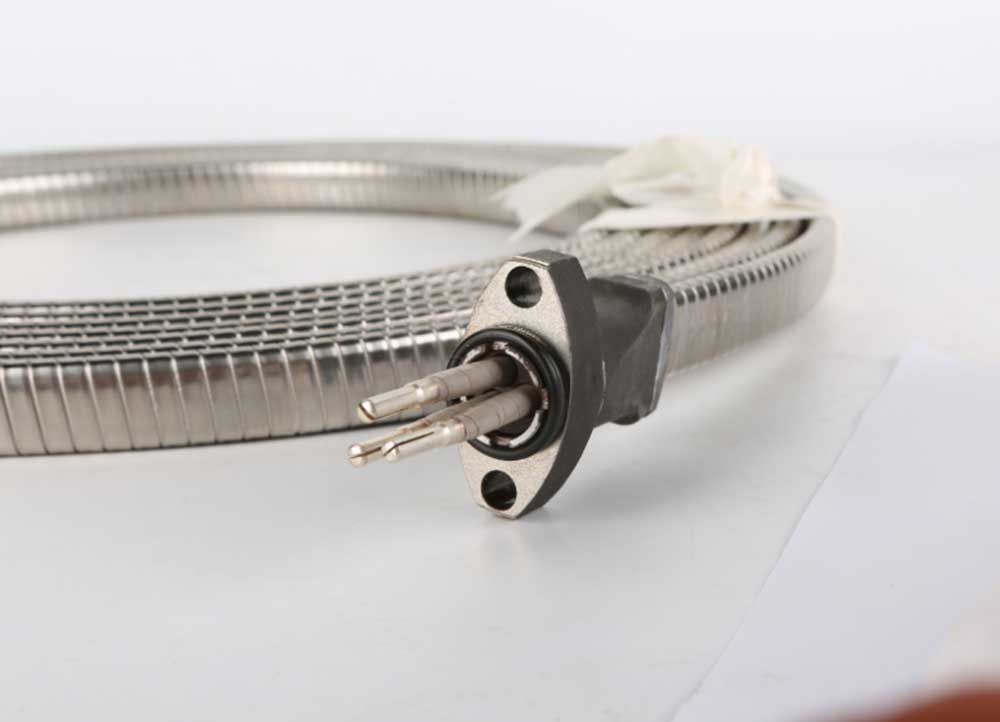

Švino kabelis (Plokščias miniatiūrinis kabelis, MLE) susideda iš dviejų komponentų: MLE galvutės ir kabelio korpuso. Kaip specialus panardinamiesiems elektriniams siurbliams skirtas kabelis, jis daugiausia naudojamas panardinto variklio grandinei nukreipti į padėtį virš siurblio išleidimo angos. Šis kabelis yra specialiai sukurtas tokiems siurbliams, nes panardinamas elektrinis siurblys veikia korpuso viduje esant ribotai erdvei, aukštai aplinkos temperatūrai ir didelei srovės apkrovai. Kalbant apie konstrukcinį dizainą, MLE galvutė yra dviejų tipų: žaizdos tipo (standartinis tipas) ir kištukinio tipo (tinka greitai statyti).
Tarptautinis standartas: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nacionalinis standartas: GB/T 16750
Pramonės standartas: API RP 11S1, API RP 11S5, API RP 11S6
Įmonės standartas: AT-ST-007
● Kompaktiška konstrukcija su mažais gabaritais
●Didelė apkrovos srovė
●Atsparumas aukštai temperatūrai
●Lengvas ir patikimas montavimas
●Atsparumas korozijai
| Serija | Variklio laido specifikacijos | (juosta MLE) | (Įtraukite į MLE) | ||
| AWGSerija | Skersmuo (mm) | Skerspjūvio plotas (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSerija | Skerspjūvio plotas (mm2) | MLE branduolių skaičius | MLE vieno laido vardinis skersmuo (mm) | MLE vardinės įtampos klasė (kV) | MLE darbinė temperatūra (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Komponento pavadinimas | Standartinės medžiagos | Neprivalomos medžiagos |
| MLE vadovas | ||
| Tvirtinimo detalės | S-trim | M-Trim |
| MLE galvos korpusas | HT200 | SS |
| Guminiai komponentai | FPM | HSN, AFLAS |
| MLE | ||

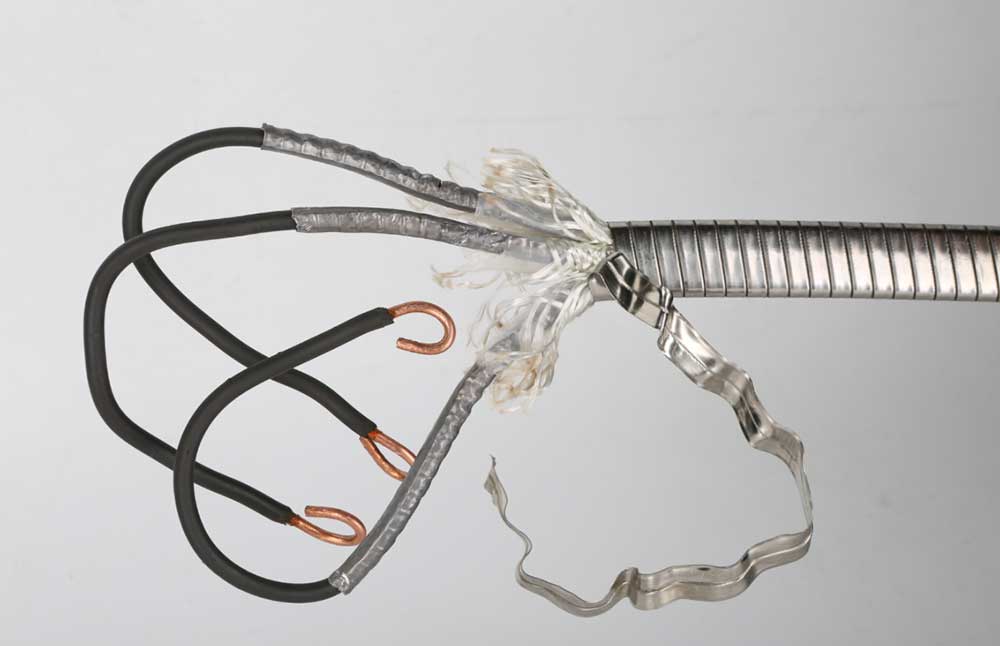

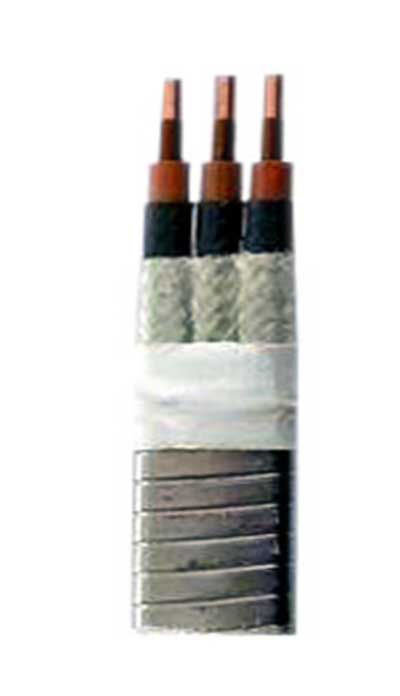

| Pirminė izoliacija | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Striukė | FC | Pb |
| Pintinė | Pintas nailono pluoštu | PTFE juosta / nailono pluošto pynė PTFE juosta / aramidinio pluošto pynė |
| Šarvai | Nerūdijančio plieno juosta | Cinkuota plieno juosta, monelinė juosta |
A1: MLE plokščias kabelis yra profesionalus vandeniui atsparus panardinamasis kabelis, specialiai sukurtas panardinamiesiems siurbliams. Jis naudojamas giluminių gręžinių siurblių ir nuotekų siurblių povandeniniam maitinimui, tinka ilgalaikėms povandeninėms darbo sąlygoms.
A2: MLE plokščias kabelis turi ploną, lanksčią plokščią struktūrą. Lengvai prasiskverbia per siaurus šulinių vamzdžius, išvengia sukimosi ir ekstruzijos pažeidimų, taupo montavimo vietą ir labiau tinka siurblio kėlimo ir nuleidimo operacijoms.
A3: Taip. Jis naudoja aukštos kokybės guminį vandeniui atsparų apvalkalą ir besiūlį izoliacijos sluoksnį, pasiekiantį IP68 visiškai atsparų vandeniui klasę. Jis pasižymi puikiomis anti-senėjimo, antikorozinėmis ir drėgmei atspariomis savybėmis, užtikrinančiomis stabilų ilgalaikį naudojimą po vandeniu.
A4: Taip. Mes palaikome pasirinktinius kabelių ilgius, 2/3/4 gyslų specifikacijas ir specialius nusidėvėjimui arba korozijai atsparius apvalkalus, kad atitiktų skirtingus siurblio galios ir projekto reikalavimus.
1. Profesionalus gamyklos stiprumas:AOTE TIANJIN PUMP CO., LTD. yra profesionalus siurblių ir pagalbinių variklių gamintojas, turintis ilgametę gamybos ir tyrimų bei plėtros patirtį. Mes savarankiškai kuriame ir gaminame aukštos kokybės MLE variklius su brandžia gamybos technologija ir stabilia gaminio kokybe.
2. Profesionalus gamintojas pagal užsakymą:AOTE TIANJIN PUMP CO., LTD. specializuojasi atraminių MLE panardinamųjų plokščiųjų kabelių gamyboje. Turėdami didelę pramonės patirtį, mes siūlome specialius kabelių sprendimus visų tipų povandeniniams siurbliams.
3. Patikimas kokybės užtikrinimas:Visuose MLE kabeliuose naudojama labai gryna varinė šerdis ir aukščiausios kokybės vandeniui atsparios medžiagos. Kiekvienas kabelis prieš pristatymą praeina griežtus panardinimo į vandenį, izoliacijos ir senėjimo testus, užtikrindamas stabilų ir saugų veikimą.
4. Didelis ekonominis efektyvumas:Mūsų plokšti MLE kabeliai pasižymi dideliu atsparumu tempimui ir ilgu tarnavimo laiku. Jie labai sumažina vėlesnes pakeitimo ir priežiūros išlaidas, idealiai tinka ilgalaikiam inžineriniam ir komerciniam naudojimui.
5. Greitas pristatymas ir visapusiškas palaikymas:Turime pakankamai atsargų standartiniams modeliams, kad galėtume užtikrinti greitą pristatymą. Taip pat teikiame profesionalias montavimo gaires ir greitą techninę pagalbą po pardavimo visiems klientams.
