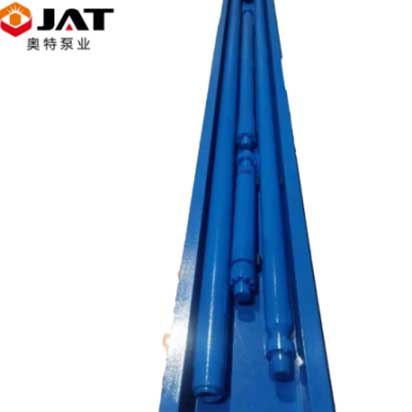

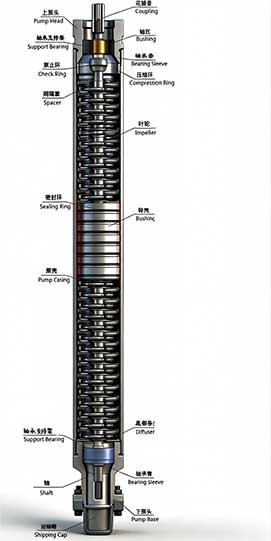

TheElektrinis panardinamas siurblysyra gręžinių dirbtinė kėlimo sistema, skirta nuolatinei žalios naftos gavybai giliuose gręžiniuose, atviroje jūroje esančiose platformose ir sudėtingomis rezervuarų sąlygomis. Jame integruotas didelio našumo panardinamasis variklis, daugiapakopis išcentrinis siurblys, dujoms ir smėliui atspari apsaugos sistema ir patikima sandarinimo konstrukcija, užtikrinanti stabilų alyvos kėlimo veikimą.
Naftos ESP sistema, sukurta dideliems vandens gręžiniams, brandiems naftos telkiniams, gavybai jūroje ir sudėtingoms rezervuarų aplinkoms, padeda operatoriams pagerinti gamybos efektyvumą, sumažinti darbų dažnumą ir sumažinti ilgalaikes veiklos sąnaudas.
Galimi keli siurblio skersmenys, galios konfigūracijos ir medžiagų pasirinkimas, todėl jį galima pritaikyti pagal šulinio gylį, skysčio charakteristikas, temperatūrą ir gamybos reikalavimus.
| Nr. | Įrangos pavadinimas | Būtinybė | Pirkimo būdas | Įrangos aprašymas |
| antžeminiai įrenginiai | ||||
| 1 | Jungiamoji dėžutė | Neprivaloma | Kliento tiekiama |
1. Požeminių kabelių jungtims įžeminimo kabelių šuliniuose 2. Aukšto slėgio dujų prevencija požeminėse kasyklose |
| 2 | Kintamo dažnio didinamasis transformatorius | Reikalingas | Kliento tiekiama | Naudojamas norint padidinti maitinimo įtampą iki įžeminimo įtampos, reikalingos elektriniam siurbliui |
| 3 | Žemos įtampos kintamo dažnio valdymo spinta (su sinusiniu filtru) | Reikalingas | Kliento tiekiama | Elektrinio siurblio veikimo būsenos valdymui, apsaugai ir reguliavimui |
| 4 | Filtruoti | Neprivaloma | Kliento tiekiama | Elektrinių siurblių ir kritinės įrangos apsaugai elektros tinkluose |
| 5 | Paviršinis kabelis | Neprivaloma | Kliento tiekiama |
1.Naudojamas antžeminei įrangai prijungti 2.valdymo siurblio kaina |
| skylių vamzdžių stygos jungtis | ||||
| 1 | šulinio galvos įranga | Reikalingas | Kliento tiekiama | 1.Vamzdžių virvelėms pakabinti ir paviršiniams vamzdynams sujungti.2.Požeminių kabelių praėjimui |
| 2 | alyvos vamzdis | Reikalingas | Kliento tiekiama | Naudojamas elektriniams siurbliams prijungti ir gręžinio skysčio kėlimo kanalui formuoti |
| 3 | išleidimo vožtuvas | Neprivaloma | Kliento tiekiama | Vamzdžių šulinio skysčio išleidimas siurbimui |
| 4 | Vieno srauto vožtuvas | Reikalingas | Kliento tiekiama | Siurblio išjungimo funkcija neleidžia gręžinio skysčiui tekėti atgal vamzdžių grandinėje, o tai gali sukelti vandens plaktuką ir sugadinti elektrinį siurblį. |
| 5 | išvesties jungtis | Reikalingas | Kliento tiekiama | Naudojamas elektriniam siurbliui prijungti prie alyvos vamzdžio |
| 6 | siurblys | Reikalingas | savęs nusavinimas | Naudojamas reikiamam kėlimo slėgiui ir srautui sukurti |
| 7 | dujų procesorius | Neprivaloma | savęs nusavinimas |
1. Sumažinti dujų poveikį elektriniams siurbliams, pvz., dujų užraktui ir kavitacijai 2.pakankamas kėlimo srautas |
| 8 | Dujų separatorius arba įleidimo sekcija | Reikalingas | savęs nusavinimas |
1. Sumažinti dujų poveikį elektriniams siurbliams, pvz., dujų užraktui ir kavitacijai 2.pakankamas kėlimo srautas 3.sudaro kanalą šulinio skysčiui patekti į siurblį |
| numerį | įrenginio pavadinimas | būtinybė | įsigijimo būdas | Įrenginio aprašymas |
| skylių vamzdžių stygos jungtis | ||||
| 9 | gynėjas | Reikalingas | savęs nusavinimas |
1.Naudojamas variklio sukimo momentui perduoti į siurblį 2. Povandeninio variklio slėgio balansas gręžinyje 3. Nešiklio siurblio ašinė jėga 4. Variklinės alyvos papildymas panardintam varikliui 5. Panardinamo variklio ašinis sandariklis |
| 10 | povandeninis variklis | Reikalingas | savęs nusavinimas | Naudojamas elektros energijai paversti mechanine energija ir tiekti galią siurblio veikimui |
| 11 | skylės jutiklis | Neprivaloma | Kliento tiekiama | Skirtas realiu laiku stebėti gręžinio skysčio ir elektrinio siurblio įleidimo slėgį, temperatūrą, vibraciją, izoliaciją ir kt. |
| 12 | direktorius | Reikalingas | savęs nusavinimas | Siurblio angos nukreipimas ir stabilizavimas |
| Dugno kabelių įranga ir priedai | ||||
| 1 | kabelio pravedėjas | Neprivaloma | Kliento tiekiama |
1.Naudojamas kabelių sandarinimui per šulinio galvutės įtaisą 2. Matmenų struktūra suderinama su šulinio galvutės įtaisu 3. Gali atlaikyti aukštą variklio įžeminimo įtampą |
| 2 | Maitinimo kabelis (plokščias kabelis) | Reikalingas | Kliento tiekiama |
1. Galios transmisija gręžinių vamzdžių stadijai 2. Kabeliai turi būti suderinami su šulinio temperatūra ir gręžinio sąlygomis |
| 3 | Įtempimo kabeliai ir įtempimo kabelių jungtys (maži plokšti kabeliai) | Reikalingas | savęs nusavinimas |
1. Galios transmisija gręžinio elektrinio siurblio pakopai 2. Kabeliai turi būti suderinami su šulinio temperatūra ir gręžinio sąlygomis 3.Jis turi būti sandariai pritvirtintas prie variklio. |
| 4 | Kabelio apvalkalas ir kabelio spaustukas arba bloko kabelio apsauga | Reikalingas | savęs nusavinimas | Elektrinio siurblio pakopos kabelio tvirtinimas ir apsauga |
| 5 | „YouTube“: kryžminio jungties spaustuko kabelio apsauga | Reikalingas | Kliento tiekiama | Kabelių tvirtinimo ir apsaugos taikymas naftotiekio stadijoje |
| numerį | įrenginio pavadinimas | būtinybė | įsigijimo būdas | Įrenginio aprašymas |
| Kiti priedai požeminiam naudojimui | ||||
| 1 | Elektrinio siurblio gręžinių priedų paketas (įskaitant variklį, apsaugą, šulinio galvutės sekciją arba separatorių, siurblį, dujų procesorių) | Reikalingas | savęs nusavinimas | Vienkartinio naudojimo požeminėms dalims, pvz., O žiedams, varžtams ir variklio alyvai. |
| 2 | Kabelio prijungimo priedų paketas | Neprivaloma | savęs nusavinimas | Naudojamas įvesties kabeliams prijungti prie maitinimo kabelių, tokių kaip izoliacinės juostos ir šarvuoti kabeliai. |
| 3 | priedai kitai įrangai, nusileidžiančiai velenu | Reikalingas | Kai kurie įrenginių tiekėjai siūlo | |
| gręžimo įrankiai | ||||
| 1 | kabelių ėmimo ir tiesimo mašina | Neprivaloma | Galima įsigyti, išsinuomoti ar kitais kabelio diegimo būdais | |
| 2 | kabelio skriemulys | Reikalingas | Kliento tiekiama | kabelio išdėstymui |
| 3 | alyvos pildymo įranga | Reikalingas | savęs nusavinimas | Elektriniam siurblio alyvos įpurškimui |
| 4 | elektrinis siurblio keltuvas | Reikalingas | savęs nusavinimas | Skirtas kėlimui į angą |
| 5 | verpstė | Reikalingas | savęs nusavinimas | gręžinio disko velenas |
| 6 | keltuvas | savęs nusavinimas | Naudoti elektros varikliuose, privaloma | |
| 7 | kiti gręžimo įrankiai | Reikalingas | Kai kurie prietaisų tiekėjai pateikia | |
| Tipas | Serija | Didžiausias skersmuo (mm) |
| Siurblys | 338 | 86 |
| Apsaugininkas | 338 | 86 |
| Variklis | 375 | 95.25 |
| Tipas | Serija | Didžiausias skersmuo (mm) |
| Siurblys | 400 | 101.6 |
| Apsaugininkas | 400 | 10.1.6 |
| Variklis | 456 | 115.82 |
| Tipas | Serija | Didžiausias skersmuo (mm) |
| Siurblys | 513/538/562 | 130,3/136,7/143 |
| Apsaugininkas | 513 | 130.3 |
| Variklis | 540/562 | 138/143 |
| Tipas | Serija | Didžiausias skersmuo (mm) |
| Siurblys | 675 | 171.45 |
| Apsaugininkas | 675 | 171.45 |
| Variklis | 738 | 187.45 |
| Tipas | Serija | Didžiausias skersmuo (mm) |
| Siurblys | 862 | 219 |
| Apsaugininkas | 675 | 171.45 |
| Variklis | 738 | 187.45 |
• Sausumos naftos telkinių plėtra:TheElektrinis panardinamas siurblys puikiai tinka įprastiniams naftos gręžiniams, žemo slėgio naftos rezervuarams ir vandens užtvindymo gręžiniams, užtikrinantiems stabilų kasdienį žalios naftos pakėlimą ir tenkinančius ilgalaikius nenutrūkstamus sausumos naftos telkinių gamybos poreikius.
• Naftos ir dujų gavyba jūroje:Pritaikomas siaurinti atviroje jūroje esančius gręžinius ir atšiaurias darbo jūroje sąlygas, pasižyminti kompaktiška struktūra ir mažu gedimų dažniu, kad sumažintų priežiūros ir eksploatavimo išlaidas jūroje.
• Specialus rezervuaro veikimas:Taikoma didelio vandens pjovimo, šiek tiek korozijos ir abrazyvinių alyvos gręžinių, taip pat geoterminių alyvos gręžinių, palaikančių saugų ir efektyvų skysčių pakėlimą sudėtingomis darbo sąlygomis.
• Naftos gręžinių stimuliavimas ir atkūrimas:Idealiai tinka mažo našumo ir išnaudotiems naftos gręžiniams, efektyviai pagerina skysčių tiekimo efektyvumą ir atgaivina senstančių naftos telkinių gamybos pajėgumus.

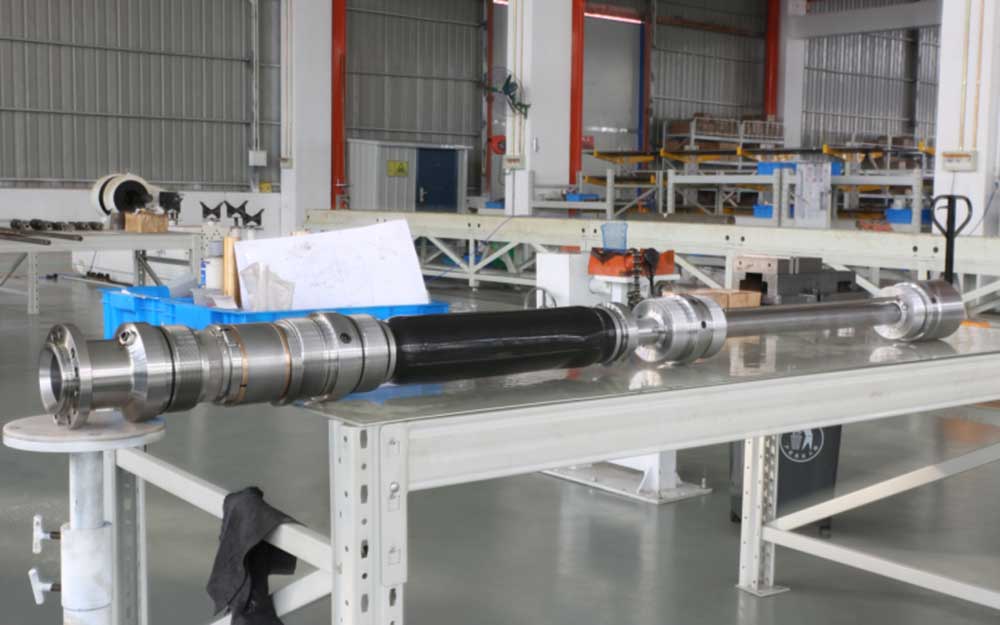

•Struktūrinis dizainas:Elektrinis panardinamasis siurblys yra tvarkingas, kompaktiškas, su keliais pasirenkamais išoriniais skersmenimis, kurie puikiai tinka įvairaus dydžio gręžiniams ir prisitaiko prie įvairių tipų naftos gręžinių.
•Didelis kėlimo efektyvumas:Optimizuota kelių pakopų hidraulinė struktūra užtikrina stabilų slėgio padidėjimą ir didelį srautą, todėl užtikrinamas didelio efektyvumo nuolatinis žalios naftos kėlimas.
•Puikus prisitaikymas prie aplinkos:Įrengtas aukščiausios kokybės sandarinimo ir apsauginėmis konstrukcijomis, atspariomis korozijai ir dilimui, kurią sukelia alyvos, dujų ir vandens mišrios terpės.
•Mažos eksploatacijos išlaidos:Pasižymi mažomis energijos sąnaudomis, stabiliu veikimu ir mažu gedimų dažniu, todėl labai sumažėja rankinės priežiūros ir lauko išjungimo nuostoliai.
•Ilgas tarnavimo laikas:Gamykloje sukalibruotas agregatas ir didelės apkrovos guolių konstrukcija padidina bendrą konstrukcijos stabilumą ir prailgina įrangos veikimo ciklą.
400 serija:Kompaktiškas standartinis modelis, skirtas mažo skersmens įprastiems naftos gręžiniams. Jis tinka bendroms naftos telkinių gamybos reikmėms, kurioms reikalingas vidutinis srauto pajėgumas ir ekonomiškas veikimas.
538/540 serija:Sukurtas suvyniotų vamzdžių išdėstymo sistemoms ir tinka vidutinio ir didelio skersmens naftos gręžiniams. Jis palaiko programas, kurioms reikalingas didesnis srautas ir keliamoji galia.
Apsaugos nuo gedimų struktūra:Didelės apkrovos traukos guoliai ir sandarios apsauginės konstrukcijos padeda atlaikyti gręžinių smūgio apkrovas ir sumažinti įrangos pažeidimus eksploatacijos metu.
Energiją taupantis veikimas:Optimizuota hidraulinė konstrukcija sumažina skysčio srauto pasipriešinimą ir hidraulinius nuostolius, todėl nepertraukiamo veikimo metu sumažėja energijos sąnaudos.
Lanksčios konfigūracijos parinktys:Galimos įvairios siurblio specifikacijos ir medžiagų parinktys, skirtos korozijai, dilimui ir aukštos temperatūros sąlygoms.
Žemesni priežiūros reikalavimai:Ilgi techninės priežiūros intervalai, mažesnis techninės priežiūros dažnumas ir pastovus veikimo efektyvumas padeda sumažinti bendras eksploatavimo išlaidas.
ESP pasirinkimas turėtų būti pagrįstas faktinėmis gręžinio sąlygomis ir eksploatavimo reikalavimais.
Aukštesnės gamybos šuliniams reikia:Didesnis siurblio skersmuo, didesnis srautas, optimizuotos hidraulinės pakopos
Giluminiams šuliniams reikia: Didesnė galvutės galia, daugiau siurblio pakopų, sustiprinta mechaninė konstrukcija
Pagrindiniai veiksniai:Vandens pjovimo procentas, dujų kiekis, smėlio koncentracija, korozijos lygis, žalios naftos klampumas
Aukštos temperatūros šuliniams reikia:Aukštos temperatūros variklio izoliacija, karščiui atsparios medžiagos, patobulinta aušinimo konstrukcija
Pagrindinės medžiagos, įskaitant lydinio velenus ir antikorozinius komponentus, yra tikrinamos prieš gamybą, siekiant patikrinti, ar laikomasi gręžinių taikymo reikalavimų.
Skaičiavimo skysčių dinamikos analizė ir CNC apdirbimas taikomas siekiant pagerinti sparnuotės, difuzoriaus ir konstrukcinių komponentų apdorojimo tikslumą.
Kiekvienam siurblio agregatui prieš pristatymą atliekamas srauto veikimo bandymas, slėgio bandymas, veikimo bandymas ir sandarumo patikra.
Siekiant išlaikyti nuoseklų gaminio veikimą ir sumažinti surinkimo nukrypimus, įdiegtos vieningos surinkimo procedūros ir gamyklos kalibravimo procesai.
Gamybos ir bandymų įrašai saugomi, kad būtų galima atsekti gaminį ir patikrinti projektą.
