Elektrinis panardinamasis naftos gręžinio siurblys

Elektrinis panardinamasis siurblys (ESP) yra dirbtinis gręžimo įtaisas, naudojamas naftos gręžinių produktyvumui pagerinti. Tai yra daugiausia naudojamas vidutinio gylio naftos gręžiniuose, didelio vandens gręžiniuose, sunkiųjų naftos gręžiniuose ir gamybiniuose gręžiniuose atviroje jūroje naftos telkinių. Sistemą sudaro pagrindiniai komponentai, tokie kaip panardinamasis variklis, apsauga, dujų ir skysčių separatorius, ir daugiapakopis išcentrinis siurblys. Variklis varo siurblio agregatą, kad jis suktųsi dideliu greičiu, nuolat keldamas žalios naftos iš šulinio į paviršių.

Palyginti su tradiciniais mechaniniais alyvos regeneravimo metodais, ESP turi pranašumų, tokių kaip platus poslinkio diapazonas, prisitaikymas prie gilių šulinių aplinkos, mažesnis paviršiaus plotas ir stiprus nuolatinio veikimo pajėgumas. Jie gali būti pritaikytas pagal šulinio gylį, korpuso dydį, žalios naftos klampumą, dujų kiekį ir korozinę aplinką, teikiantis patikimą dirbtinio kėlimo sprendimą ilgalaikei stabiliai naftos telkinių gamybai.

Produkto veikimo principas

ESP sistema yra sumontuota žemiau alyvos gręžinio skysčio lygio ir tiekia maitinimą į anginį povandeninį variklį paviršiaus valdymo spinta.

Veikimo metu:

Panardinamasis variklis sukasi daugiapakopį išcentrinį siurblį;

Šulinio skystis patenka į siurblio korpusą per įleidimo angą;

Daugiapakopiai sparnuotės palaipsniui didina slėgį;

Į paviršinį dujotiekį transportuojamas žalios naftos, gamtinių dujų ir formavimo vandens mišinys;

Apsauga izoliuoja šulinio skystį nuo variklio vidinės tepimo alyvos, užtikrindama ilgalaikį stabilų veikimą variklio.

ESP padidina gamybos pajėgumus dėl nuolatinio slėgio gręžimo skylėse, todėl jis ypač tinkamas naftos gręžiniai, kurių natūralus slėgis yra nepakankamas arba kuriems reikalingas geresnis regeneravimo efektyvumas.

Medžiagų ir gamybos technologija

Siurblio pakopa yra pagaminta iš korozijai atsparaus legiruotojo plieno ir tiksliai apdirbta CNC, kad būtų užtikrintas sklandus srautas ir aukštas efektyvumą.

Panardinamasis variklis naudoja aukštai temperatūrai atsparias izoliacines medžiagas, užtikrinančias stabilų veikimą net ir viduje aukštos temperatūros gręžinių aplinka. Apsauga naudoja specialią izoliacinę alyvą, kuri veiksmingai apsaugo nuo žalios naftos, sūrymo ir dujų patekimo į variklio komponentus.

Visi svarbūs komponentai yra padengiami antikorozine danga ir sandarinami. Mūsų automatizuota surinkimo linija užtikrina tikslus kiekvieno komponento suderinimas. Kiekvienas elektrinis povandeninis siurblys, skirtas baigtiems naftos gręžiniams, yra visiškai išbaigtas gręžinių modeliavimo bandymas prieš pristatymą.

Pagrindinės našumo savybės

1. Tinka sudėtingoms naftos gręžinių aplinkoms

ESP galima naudoti: giluminiams gręžiniams, kryptiniams gręžiniams, atviroje jūroje esančioms platformoms, naftos gręžiniams, naftos gręžiniams, sunkiajai naftai termorekuperaciniai šuliniai ir nedideli korpusiniai šuliniai.

2. Dideli gamybos pajėgumai

Daugiapakopis išcentrinis siurblys užtikrina nuolatinį ir stabilų kėlimo pajėgumą, o tai užtikrina geresnę gamybą efektyvumas didelės produkcijos naftos gręžiniuose, palyginti su tradicine siurbimo įranga.

3. Sumažinti paviršiaus įrangos reikalavimai

Visas siurblio agregatas sumontuotas angoje: sumažinamas paviršiaus įrangos plotas, sumažinamas veikimo triukšmas ir todėl jis tinkamas erdvės ribotai aplinkai, pavyzdžiui, atviroje jūroje esančioms platformoms.

4. Puikus atsparumas korozijai

Sieros, daug druskos ir aukštos temperatūros rezervuarams, legiruoto plieno ir nerūdijančio plieno medžiagoms, kartu su antikorozinėmis dangomis, gali būti naudojamas siekiant pagerinti ilgalaikį įrangos patikimumą.

Įrenginio konfigūravimui naudojamas 4,5 colio korpusas, kurio minimalus vidinis skersmuo yra 99,6 mm

5,5 colio korpuso, kurio minimalus vidinis skersmuo yra 118,6 mm, taikymas įrenginio konfigūravimui

Įrenginio konfigūravimui naudojamas 7 colių korpusas, kurio minimalus vidinis skersmuo yra 150,4 mm

8–5/8 colių korpuso, kurio minimalus vidinis skersmuo yra 196,2 mm, taikymas įrenginio konfigūravimui

10–3/4 colių korpuso, kurio minimalus vidinis skersmuo yra 247,9 mm, taikymas įrenginio konfigūravimui

Į kokius veiksnius reikia atsižvelgti renkantis elektrinį panardinamąjį siurblį?

ESP pasirinkimas priklauso ne tik nuo galios; reikia visapusiškai apsvarstyti šiuos dalykus:
1. Šulinio gylis: kuo gilesnis šulinys, tuo aukštesnė galva ir tuo didesnė reikalinga galia.
2. Gamybos reikalavimai: nustatykite siurblio etapų skaičių ir tūrį, atsižvelgdami į tikslinę dienos gamybą.
3. Žalios naftos savybės: įskaitant žalios naftos klampumą, smėlio kiekį, vandens atskyrimą ir gazolio santykį.
4. Gręžinio sąlygos: Įskaitant korpuso dydį, temperatūrą, korozinę aplinką ir šulinio pasvirimo kampą. Visapusiškai suderinus šiuos parametrus, galima sumažinti ESP perkrovos, dujų blokavimo ir ankstyvo gedimo riziką.

Pagrindiniai taikymo scenarijai

Elektriniai panardinamieji siurbliai naftos gręžiniams yra plačiai naudojami:
Sausumos naftos telkinių plėtra
Alyvos gamyba jūroje
Giluminio naftos gręžinio gamyba
Aukšto vandens išpjovos rezervuarai
Sunkiosios naftos terminio regeneravimo projektai
Kryptiniai ir horizontalūs šuliniai
Jie ypač tinka naftos telkinių projektams, kuriems reikalinga ilgalaikė nenutrūkstama gamyba ir didelis kasdienis našumas.

Priedų suderinamumas

Šis ESP atitinka vieningus API matmenų standartus, puikiai derančius pagalbinius priedus, įskaitant ESP plokščią kabelį, šulinio galvutės sandarinimo mazgas, kintamo dažnio valdymo spinta, gręžinio ekranas ir srauto matuoklis. Standartinė sąsaja realizuoja greitą surinkimą vietoje, supaprastina montavimo ir vėlesnės patikros priežiūrą, sutrumpina gręžinio užbaigimą statybos ciklas.

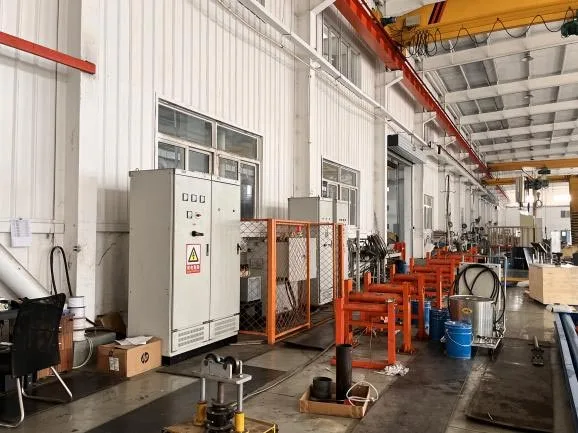

Gamyklinė gamyba ir kokybės kontrolė

Gamybos metu pagrindiniai komponentai yra išsamiai išbandomi:
Žaliavų cheminės sudėties tyrimas
CNC precizinio apdirbimo bandymai
Rotoriaus dinaminio balansavimo bandymas
Variklio izoliacijos veikimo bandymas
Siurblio bloko slėgio bandymas
Sandarinimo efektyvumo bandymas
Pilnas mašinos veikimo modeliavimo bandymas
Visų ESP sistemų veikimo patikrinimas atliekamas prieš išvažiuojant iš gamyklos, siekiant užtikrinti, kad jos atitiktų ilgalaikius naftos telkinio eksploatavimo reikalavimus.

DUK

1 klausimas: kokios darbo sąlygos labiausiai tinka elektriniam panardinamajam naftos gręžinio siurbliui?

A1: Jis daugiausia naudojamas giliuose naftos gręžiniuose, sunkiųjų naftos gręžinių ir gavybos gręžiniuose atviroje jūroje. Tai užtikrina stabilumą didelio srauto dirbtinis keltuvas siaurame korpuse ir aukštos temperatūros gręžinių aplinkoje.

2 klausimas: kaip ESP atsparus korozijai nuo formavimo sūrymo?

A2: Pagrindiniai srauto ir transmisijos komponentai naudoja antisierinio lydinio medžiagą su antikorozine danga. Įmontuotas apsauga izoliuoja korozinį skystį, kad apsaugotų variklio šerdį ir užtikrina ilgalaikį požeminį veikimą.

3 klausimas: ar galime pakoreguoti siurblio parametrus pagal specialius rezervuaro poreikius?

A3: Taip. Mes teikiame profesionalų OEM elektrinį panardinamąjį siurblį naftos gręžiniams, pritaikydami siurblio etapus, variklio galia ir antikorozinės klasės pagal šulinio gylį, neapdorotą klampumą ir formavimo vandens sudėtį.

Kodėl verta rinktis mūsų ESP sistemą?

Mes specializuojamės gaminant dirbtinę kėlimo įrangą naftos telkiniams, teikiant pilnus ESP konfigūracijos sprendimus pritaikyti įvairioms gręžinių sąlygoms.

Mūsų pranašumai apima:
Skirtingų dydžių korpusų palaikymas
Teikti visas sistemas, įskaitant siurblius, variklius ir apsaugas
Palaikymas pritaikytoms korozijai atsparioms medžiagoms
Naftos telkinių sausumoje ir jūroje poreikių tenkinimas
Siūlo OEM gamybos paslaugas
Visapusiška atsarginių dalių tiekimo sistema
Prieš išsiuntimą atlikite veikimo testą

Nuo įrangos parinkimo ir sistemos derinimo iki techninės priežiūros po pardavimo – teikiame stabilų ir patikimą ESP sprendimai naftos ir dujų klientams visame pasaulyje.
