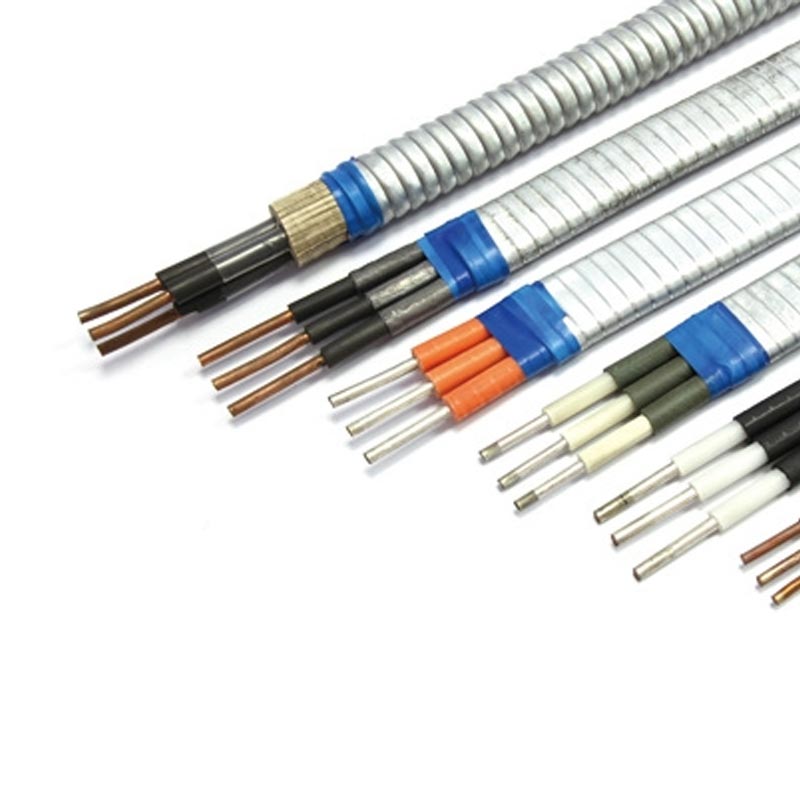

Šarvuotas maitinimo kabelis

Mechaniniai pažeidimai yra viena iš pagrindinių maitinimo kabelio gedimo priežasčių pramoninėje aplinkoje. Požeminis įrengimas, statybinė technika, sunkiasvorių transporto priemonių eismas ir graužikų atakos gali lengvai sugadinti įprastą kabeliai, dėl kurių atsiranda brangių prastovų.

Šarvuotas maitinimo kabelis prideda cinkuotos plieninės juostos šarvus tarp izoliacijos ir išorinio apvalkalo, kad būtų papildomai apsauga nuo išorinių mechaninių jėgų, išlaikant stabilų elektrinį veikimą.

Kabelio konstrukcija

Šarvuoti maitinimo kabeliai susideda iš kelių apsauginių sluoksnių, skirtų užtikrinti elektros saugą ir mechaninį ilgaamžiškumas.

1. Varinis arba aliuminio laidininkas

Laidininkas turi gerą laidumą ir mažą varžą, užtikrina stabilų srovės perdavimą.
Papildomi laidininkai: varinis laidininkas, aliuminio laidininkas

2. Izoliacijos sluoksnis

Izoliacijos sluoksnis apsaugo laidininką nuo nuotėkio srovės ir užtikrina saugų veikimą esant įvairioms temperatūros sąlygos.
Įprastos medžiagos: kryžminio polietileno (XLPE) izoliacijos sluoksnis, polivinilchlorido (PVC) izoliacijos sluoksnis

3. Vidinis apsauginis sluoksnis

Vidinis pamušalas suteikia atramą tarp izoliacijos sluoksnio ir šarvų sluoksnio, pagerindamas konstrukcijos stabilumą.

4. Plieninis šarvų sluoksnis

Cinkuoto plieno šarvai yra svarbus apsauginis komponentas.
Jis atsparus: mechaniniam smūgiui, suspaudimui, išoriniam slėgiui, graužikų pažeidimams, montavimo įtempiams.
Papildomi šarvų tipai: plieniniai juostiniai šarvai, plieninės vielos šarvai

5. Išorinis apvalkalas

Išorinis apvalkalas apsaugo kabelį nuo drėgmės, korozijos, UV spindulių ir aplinkos senėjimo.
Pasirenkamos apvalkalo medžiagos: PVC, PE, LSZH

Techninės specifikacijos

Pagrindinės veikimo charakteristikos

1. Patobulinta mechaninė apsauga: integruoti plieniniai šarvai padidina atsparumą išorinėms mechaninėms jėgoms, sumažinti sugadinimo riziką transportuojant, montuojant ir eksploatuojant.

2. Tinka tiesioginiam laidojimo įrengimui: dėl šarvuotos konstrukcijos tinka montuoti po žeme, leidžia patikimai naudoti net tada, kai kyla pavojus, pvz., dirvožemio slėgis, statybos poveikis ir aplinka ekspozicija.

3. Stabilus elektros našumas: Aukštos kokybės laidininkai ir izoliacinės medžiagos užtikrina stabilų energijos perdavimą ir izoliacijos efektyvumas ilgalaikio naudojimo metu.

4. Sumažėjusios priežiūros išlaidos: šarvuoti kabeliai veiksmingai apsaugo nuo įprastų fizinių pažeidimų, taip sumažindami kabelių keitimo dažnis ir netikėtos prastovos.

Šarvuoto maitinimo kabelio pasirinkimo vadovas

Tinkamo šarvuoto kabelio pasirinkimas priklauso nuo montavimo sąlygų, įtampos reikalavimų ir aplinkos veiksnių.

1. Požeminio kabelio montavimas

Rekomenduojamas: Plieninės juostos šarvuotas kabelis
Pritaikymas: Kabelių tranšėjos, požeminis elektros paskirstymas, palaidoti pramoniniai kabeliai

2. Atsparus dideliam mechaniniam įtempimui

Rekomenduojamas: Plieninės vielos šarvuotas kabelis
Taikymas: kasybos įranga, pramoninė technika, didelio tempimo zonos

3. Priešgaisrinės saugos programos

Rekomenduojamas: Mažai dūmingas šarvuotas kabelis be halogenų
Privalumai: Mažas dūmų išmetimas, sumažintas toksinių dujų išsiskyrimas, tinka uždaroms patalpoms

4. Aukštos temperatūros aplinkai

Rekomenduojamas: Kryžminis polietileno izoliuotas šarvuotas kabelis
Naudojimas: Pramonės įmonės, energetikos įrenginiai, lauko aukštos temperatūros įrenginiai

Taikymo sritys

1. Naftos telkinių energijos sistemos

Maitinimo įranga: Naftos telkinių įranga, siurblinės, lauko elektros instaliacijos

2. Kasybos pramonė

Taikoma: Kasybos mašinoms, smulkinimo įrangai, požeminėms elektros sistemoms

3. Infrastruktūros projektai

Pritaikymas: Keliai, tiltai, komunalinė inžinerija, požeminiai elektros tinklai

4. Pramonės įrenginiai

Pritaikymas: Gamyklinis elektros paskirstymas, sunkiosios įrangos jungtys, lauko elektros sistemos

Gamyklinis bandymas ir kokybės kontrolė

Kiekviena produktų partija prieš išsiuntimą yra kruopščiai patikrinama, siekiant užtikrinti elektrinę ir mechaninę saugą patikimumas.

Bandomieji elementai apima:
1. Elektrinis bandymas: laidininko varžos bandymas, izoliacijos varžos bandymas, aukštos įtampos atsparumo įtampos bandymas
2. Mechaninis bandymas: šarvų konstrukcijos patikrinimas, suspaudimo bandymas, atsparumo smūgiams bandymas, atsparumo tempimui patikrinimas
3. Medžiagos patikrinimas: izoliacijos sluoksnio storio patikrinimas, apvalkalo kokybės patikrinimas, išvaizdos patikrinimas
Mūsų kokybės kontrolės procesas užtikrina, kad kiekvienas šarvuotas maitinimo kabelis atitiktų projekto reikalavimus prieš pristatymą.

DUK

1. Kam naudojamas Armored Power Cable?

Šarvuotas maitinimo kabelis daugiausia naudojamas po žeme, lauke ir pramonėje, kur reikia kabelių papildoma mechaninė apsauga nuo smūgių, gniuždymo ir aplinkos žalos.

2. Kuo skiriasi šarvuotas ir įprastas maitinimo kabelis?

Įprasti maitinimo kabeliai daugiausia izoliuoja elektros energiją, o šarvuoti kabeliai prideda metalinį apsauginį sluoksnį pagerinti mechaninį stiprumą ir ilgaamžiškumą.

3. Ar šarvuotus kabelius galima įkasti tiesiai po žeme?

Taip. Šarvuoti kabeliai dažniausiai naudojami tiesioginiam laidojimo įrengimui, nes šarvų sluoksnis suteikia papildomos apsauga nuo dirvožemio slėgio ir išorinio poveikio.

4. Plieniniai juostiniai ar plieninės vielos šarvai, kurie yra geresni?

Plieninės juostos šarvai dažniausiai naudojami palaidotoms programoms, kurioms reikalinga mechaninė apsauga. Plieninės vielos šarvai yra pirmenybė teikiama darbams, susijusiems su didesniu mechaniniu įtempimu ir traukimo jėgomis.

5. Kokios laidininkų medžiagos yra?

Mes tiekiame tiek varinių, tiek aliuminio laidų variantus pagal projekto reikalavimus ir kainą svarstymus.

6. Ar galite pagaminti šarvuotus kabelius pagal užsakymą?

Taip. Pritaikome laidininko dydį, įtampą, izoliacinę medžiagą, šarvų tipą, apvalkalo medžiagą ir kabelio ilgis.

7. Kokius standartus gali atitikti jūsų šarvuoti kabeliai?

Gaminiai gali būti gaminami pagal IEC standartus ir kliento specifinius techninius reikalavimus.

8. Kokios pramonės šakos naudoja šarvuotus maitinimo kabelius?

Jie plačiai naudojami naftos ir dujų, kasybos, komunalinių paslaugų, pramonės įmonių, atsinaujinančios energijos ir infrastruktūros srityse projektus.

9. Ar palaikote OEM ir masinius užsakymus?

Taip. Teikiame OEM paslaugas ir masinės gamybos palaikymą platintojams ir inžineriniams projektams visame pasaulyje.

10. Kaip užtikrinate kabelio kokybę?

Kiekviena partija prieš tai išbandoma atliekant elektrinio veikimo patikrinimus, mechaninę apžiūrą ir medžiagų patikrą siunta.

Kodėl verta rinktis mus

1. Inžineriniai kabelių sprendimai

Siūlome ne tik standartinius kabelius. Mūsų techninė komanda padeda klientams išsirinkti tinkamą laidininką dydžiai, izoliacinės medžiagos ir šarvų konstrukcijos pagal faktinę įrengimo aplinką.

2. Stabilūs gamybos pajėgumai

Profesionali gamybos įranga ir griežti gamybos procesai užtikrina vienodą kabelių kokybę dideliam dydžiui projektus.

3. Lanksčios pritaikymo paslaugos

Nuo kabelių konstrukcijų projektavimo iki originalios įrangos gamintojų ženklinimo ir pakavimo – palaikome individualius poreikius skirtingoms rinkoms ir programas.

4. Į kokybę orientuotas gamybos procesas

Kiekvienam kabeliui prieš pristatymą atliekamas elektrinis ir mechaninis patikrinimas, siekiant sumažinti montavimo riziką ir tobulėti projekto patikimumas.

5. Didelė pasaulinio projekto patirtis

Mūsų šarvuotų maitinimo kabelių sprendimai plačiai naudojami pramonės objektuose, infrastruktūros projektuose, naftos telkiniuose ir kalnakasybos pramonėje, kur reikalingas patikimas energijos perdavimas.
