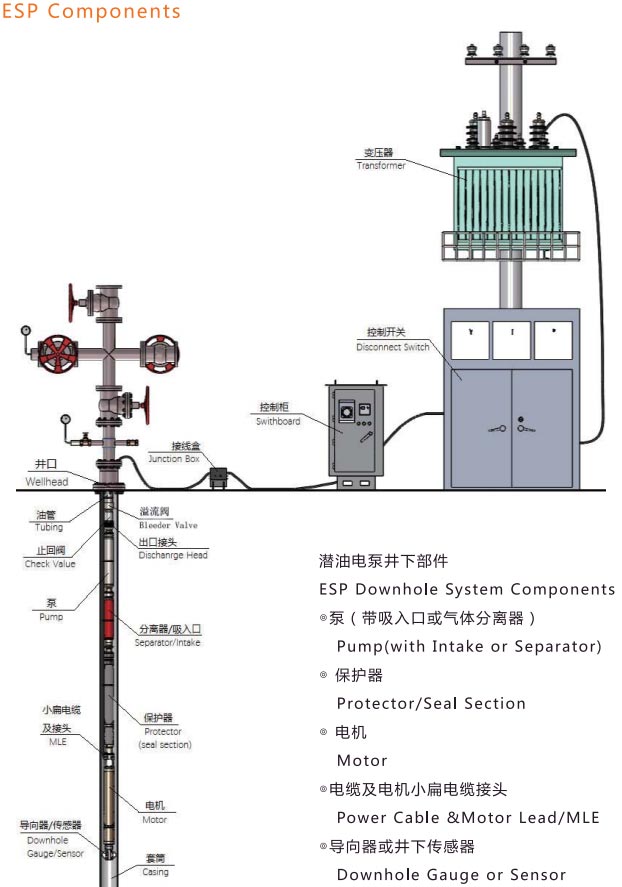

Pagrindinės mažo skersmens panardinamojo geoterminio siurblio dalys: išcentrinis siurblys / įsiurbimas / dujų separatorius / panardinamasis variklis / apsauga / variklio laido pratęsimas / iškrovimas.
Mažo skersmens povandeninis geoterminis siurblys yra specialiai sukurtas geoterminiams gręžiniams ir aukštos temperatūros po žeme vandens gavybos projektai, reikalaujantys kompaktiškų įrengimo matmenų ir nuolatinio veikimo.
Skirtingai nuo įprastų povandeninių siurblių, geoterminiai gręžiniai dažnai susiduria su tokiais iššūkiais kaip: ribotas šulinio skersmuo, aukštos temperatūros vandens cirkuliacija, ilgalaikis nepertraukiamas veikimas, sudėtingos priežiūros sąlygos, korozinė požeminė aplinka.
Aote mažo skersmens ESP sistemoje integruotas kelių pakopų išcentrinis siurblys, dujų separatorius, apsauga ir aukštos temperatūros povandeninis variklis, suteikiantis išsamų giluminio gręžinio skysčių kėlimo sprendimą.
Standartinis siurblio skersmuo svyruoja nuo 3,38 colio iki 8,75 colio, todėl jis tinka siauriems geoterminiams gręžiniams ir naftos telkinių pritaikymas. Priklausomai nuo gręžinio sąlygų, galimos pritaikytos konfigūracijos skirtingam srautui normos, kėlimo aukščiai ir temperatūros reikalavimai.

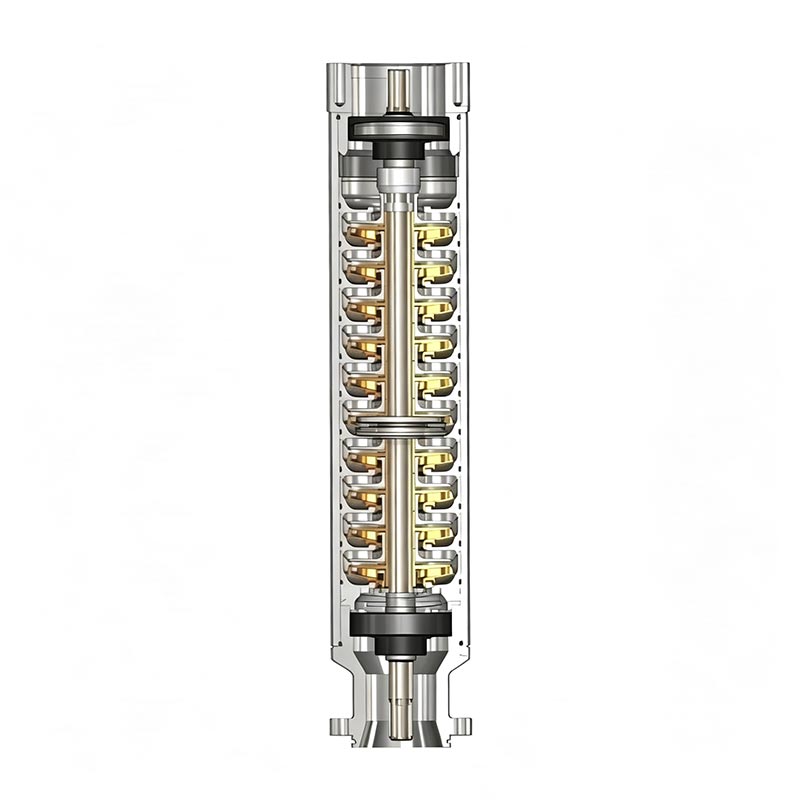

Siurblio pakopų skaičius nustatomas pagal reikiamą pakėlimą. Kiekviena pakopa susideda iš plūduriuojančio sparnuotės, prijungtos prie monel-k500 pavaros velenas ir stacionarus difuzorius, nukreipiantis skysčio srautą. Darbinio rato ašinė jėga yra pagamintas iš dilimui atsparios medžiagos. Siekiant sumažinti ašinę jėgą, sparnuotės ir difuzoriaus konstrukcija suprojektuota pagal plaukiojantis tipas. Likusią ašinę apkrovą ir siurblio veleno dedveją išlaiko apsauginis traukos guolis.
Tai siurbimo anga, skirta šulinio skysčiui patekti į panardinamąjį išcentrinį siurblį. Tuo tarpu laisvas dujas galima atskirti prieš patenkant į panardinamąjį išcentrinį siurblį, todėl siurblio agregatą mažina dujų poveikis.

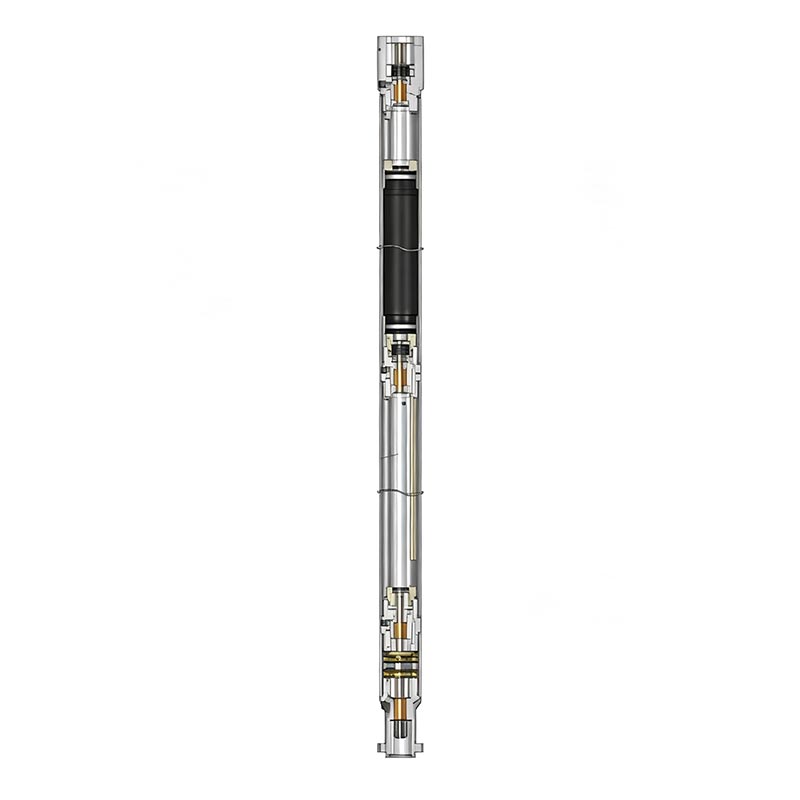

Kiekvienoje sekcijoje yra kelios perteklinės barjerinės kameros, kurios padidina patikimumą labirintų ir maišelių tipai. Apsaugos velenas paprastai naudoja Monel-k500 medžiagą. Yra šeši mechaniniai veido sandarikliai tai. Sandarinimo sekcijoje naudojamas atraminis guolis pasižymi dideliu atsparumu. galime pasiūlyti įvairių tipų ir serijų sandariklių sekciją į pritaikyti individualias šulinių sąlygas.

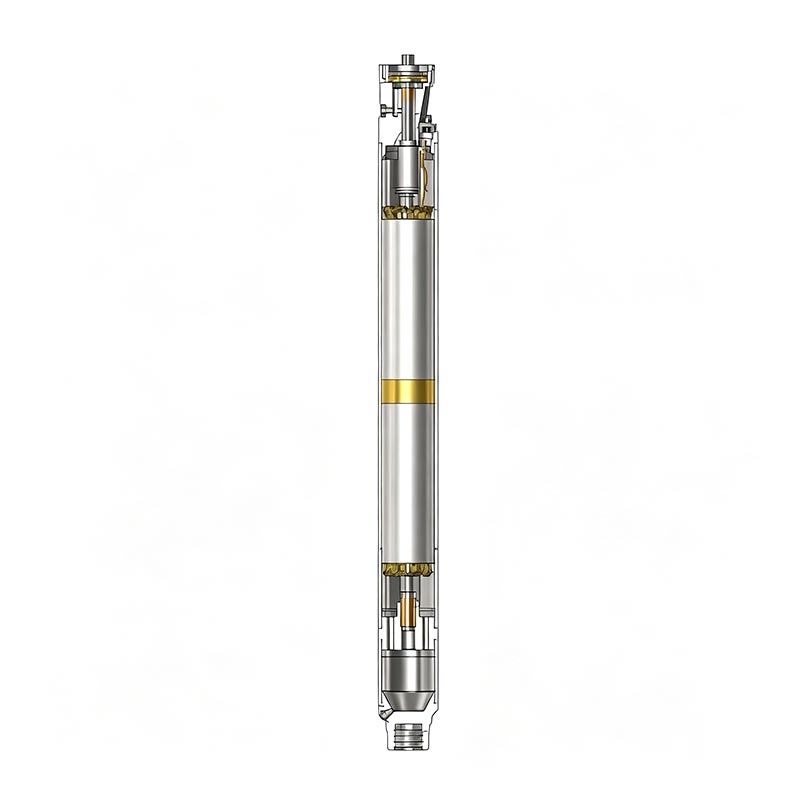

Panardinamasis variklis yra daugiapakopio išcentrinio siurblio galia. Tai dviejų polių trifazis voverės narvas asinchroninis variklis.
Jį daugiausia sudaro statorius, rotatorius ir alyvos ciklo kilpos sistema ir kt. Dėl panardinamojo variklio yra ribojamas šulinio skersmuo ir aplinkos temperatūra. Jo išvaizda yra ilga ir plona. Maksimalus ilgis gali siekti 10 m. Jis užpildytas su didelio stiprumo, ypač dielektrinė alyva, skirta tepimui ir šilumos laidumui.
Povandeninio variklio darbinė būsena yra vertikaliai pakabinta. Jo viršutinis traukos guolis neša rotoriaus ašinė jėga ir savitasis svoris Variklio sukurta šiluma perduodama į šulinio skystis per variklio korpusą.
Naudojamas karštam požeminiam vandeniui išgauti:
• Centralizuotas šildymas
• Pastatų šildymo sistemos
• Pramoninis šildymo pritaikymas
Užtikrina nuolatinę karšto vandens cirkuliaciją geoterminėms elektrinėms.
Tinka naftos gręžiniams, kuriems reikalingos kompaktiškos ESP sistemos skysčių gamybai.
Naudojamas giliuose šuliniuose, kur standartiniai povandeniniai siurbliai negali atlaikyti temperatūros sąlygų.
„Aote Tianjin Pump Co., Ltd.“ buvo įkurta 2004 m., kuri yra profesionali gamintoja, gaminanti, parduodanti, tyrimai ir elektrinių povandeninių siurblių, povandeninių siurblių, nuotekų siurblių ir variklių kūrimas viename iš profesionalių gamintojų. Įmonė yra registruota kaip privati įmonė Jin nan ekonominės plėtros rajone, pramonėje plėtros sritis Tiandzine, Kinijoje.
Įmonė turi stiprias produktų kūrimo galimybes, kad galėtų pristatyti REDA panardinamųjų elektrinių siurblių technologiją, importuoti panardinamųjų variklių technologija, sukurta sinchronizacijos su pasaulyje pirmaujančiu povandeniniu aparatu pagrindu siurbliai, panardinamieji siurbliai, kurie atitinka specialius klientų reikalavimus įvairiems specialiems gaminiams.
Mes sukūrėme 6 pagrindines gamybos dalis, įskaitant laminavimo krovimą, statoriaus apviją, variklio surinkimą, siurblį mazgas, apsauginis mazgas ir separatoriaus mazgas, apsaugos mazgas ir separatoriaus mazgas. Iki šiol metinė produkcija AOTE talpa pasiekė 1150 ESP vnt.
Siekdami garantuoti kokybę, griežtai laikomės ISO9001-2008 vadybos sistemos standartų, pasikliaujame šiuolaikinėmis valdymo sistema ir vadovaujama drąsių naujovių ideologija, todėl produktas geriau reaguoja į rinką. tampa vis sudėtingesnis ir buvo pripažintas mūsų klientų.
Dėka jūsų palaikymo, meilės ir pasitikėjimo, AOTE šiandien pasiekė puikų pasiekimą. Shumin Chen, mūsų generolas vadybininkas išreiškia didelį dėkingumą! Pateisinsime lūkesčius, padidinsime gaminių technologinį turinį kad ryškiai spindėtų.
Standartinė sistema skirta geoterminėms reikmėms, kurių darbinė temperatūra yra nuo 100 ℃ iki 260 ℃. Medžiaga pasirinkimas ir variklio konfigūracija gali būti pritaikyti pagal faktines šulinio sąlygas.
Taip. Siurblys yra specialiai sukurtas siauriems šuliniams, kurių skersmuo yra nuo 3,38 colio iki 8,75 colio.
Pagrindiniuose komponentuose, tokiuose kaip pavaros velenas, gali būti naudojamas Monel K500 lydinys, o aukštos temperatūros izoliacinės medžiagos ir Variklio sistemoje naudojama dielektrinė alyva.
Taip. Aote gali pritaikyti siurblio etapus, variklio galią, sandarinimo struktūrą ir medžiagas pagal šulinio gylį, temperatūrą, srauto greitis ir skysčio charakteristikos.
