Panardinamas ašinio srauto siurblys drėkinimui

Povandeninis ašinis srauto siurblys drėkinimui skirtas didelio tūrio vandens perdavimui reikalingas didelis srautas ir mažas darbinis aukštis.

Sukurta su integruotu panardinamuoju varikliu ir siurblio konstrukcija, ši serija yra praktiškas sprendimas žemės ūkio drėkinimo sistemos, upių vandens paėmimo stotys, potvynių drenažo projektai ir komunalinis vanduo valdymas įrenginiai, kuriuose reikalingas nuolatinis ir patikimas vandens perdavimas.

Palyginti su įprastomis sausuoju būdu montuojamomis ašinio srauto siurblių sistemomis, panardinama konstrukcija supaprastina montavimą, sumažina siurblinės konstrukcijos reikalavimus ir pagerina veikimo stabilumą aplinkoje, kurioje yra svyravimų vandens lygiai.

Produkto struktūra ir veikimo principas

Variklis yra virš siurblio sekcijos, o visas blokas veikia panardintas į vandenį.

Pagrindinės struktūrinės savybės yra šios:
• Integruota siurblio-variklio konfigūracija
• Reguliuojamos sparnuotės mentės
• Visiškai uždaras panardinamasis variklis
• Mechaninė sandarinimo sistema
• Automatinė stebėjimo apsaugos sistema

Žiūrint iš įleidimo pusės, sparnuotė sukasi prieš laikrodžio rodyklę.

Reguliuojamo sparnuotės konstrukcija leidžia siurbliui išlaikyti efektyvų našumą esant įvairioms eksploatacinėms sąlygoms sąlygos, todėl jis tinkamas naudoti su besikeičiančiais srauto reikalavimais.

Kodėl drėkinimui verta rinktis panardinamąjį ašinį srauto siurblį?

1. Sukurta didelio srauto ir žemo slėgio sąlygomis

Ašinio srauto siurbliai yra specialiai sukurti naudoti, kai reikia perkelti didelį vandens kiekį santykinai žemo slėgio reikalavimai.

Įprastos programos apima:
• Žemės ūkio drėkinimo kanalai
• Upių vandens paėmimo sistemos
• Rezervuaro vandens perpylimas
• Potvynių kontrolės siurblinės

2. Erdvę taupančios siurblinės dizainas

Tradicinės siurblinės paprastai reikalauja:
• Atskiras variklio montavimas
• Didelės įrangos patalpos
• Kompleksiniai derinimo darbai

Integruota povandeninė konstrukcija leidžia siurblio agregatui veikti tiesiai po vandeniu, sumažinant antžeminį paviršių statybos reikalavimus ir pritaikymą ribotos erdvės vietoms.

3. Stabilus veikimas esant kintamam vandens lygiui

Drėkinimo ir potvynių kontrolės projektuose vandens lygis gali labai pasikeisti.

Povandeninio variklio konstrukcija suteikia:
• Efektyvus variklio aušinimas
• Sumažintas veikimo triukšmas
• Patikimas nuolatinis veikimas

QZB ir QHB serijų pasirinkimo vadovas

Tinkamo siurblio tipo pasirinkimas daugiausia priklauso nuo srauto reikalavimų, slėgio slėgio sąlygų ir naudojimo aplinkos.

Pasirinkite QZB ašinį srauto siurblį, kai:

Reikalingas didelio vandens kiekio perdavimas Siurbimo galvutė yra palyginti žema Reikia nuolatinio drėkinimo arba drenažo operacijos

Pasirinkite QHB mišraus srauto siurblį, kai:

Reikalingas didesnis galvos našumas Vandens lygis labai pasikeičia Reikalingas geresnis hidraulinis pritaikymas

Siurblio modelio pasirinkimo vadovas

QZB serija yra įvairių dydžių, kad atitiktų skirtingus projekto reikalavimus.

Pavyzdys: 700QZB-100

Galimas modelių asortimentas

Galimi modeliai apima

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 ir kt.

Pagrindinės programos ir darbo aplinkos

QZB ir QHB ašinio srauto panardinamieji siurbliai yra plačiai pritaikyti naudoti pramonės ir kasybos įrenginiuose, laivų statyklos, miesto vandens tiekimo ir drenažo sistemos, žemės ūkio drėkinimas ir elektrinių vandens tiekimas ir drenažas sistemos.

Ašinio srauto panardinamasis siurblys QZB tinka naudoti, kai reikia mažo slėgio ir didelio srauto; QHB mišraus srauto panardinamasis siurblys pasižymi dideliu efektyvumu ir puikiu atsparumu kavitacijai, todėl tinka taikomosios programos su dideliais vandens lygio svyravimais ir santykinai dideliais slėgio reikalavimais.

Šie gaminiai yra skirti tvarkyti žaliavinį vandenį arba mažai užterštas nuotekas, kurių skysčio temperatūra yra maksimali iš 50°C, pH diapazonas nuo 4 iki 10, suspenduotų kietųjų dalelių tūrinis santykis mažesnis nei 2%, o savitasis tankis mažesnis nei 1,2 × 10³ kg/m². Šių produktų naudojimas yra efektyviausias sprendimas elektros stočių variklių apsaugai nuo potvynių upinė ir ežerų zonos, kuriose vandens lygis labai svyruoja.

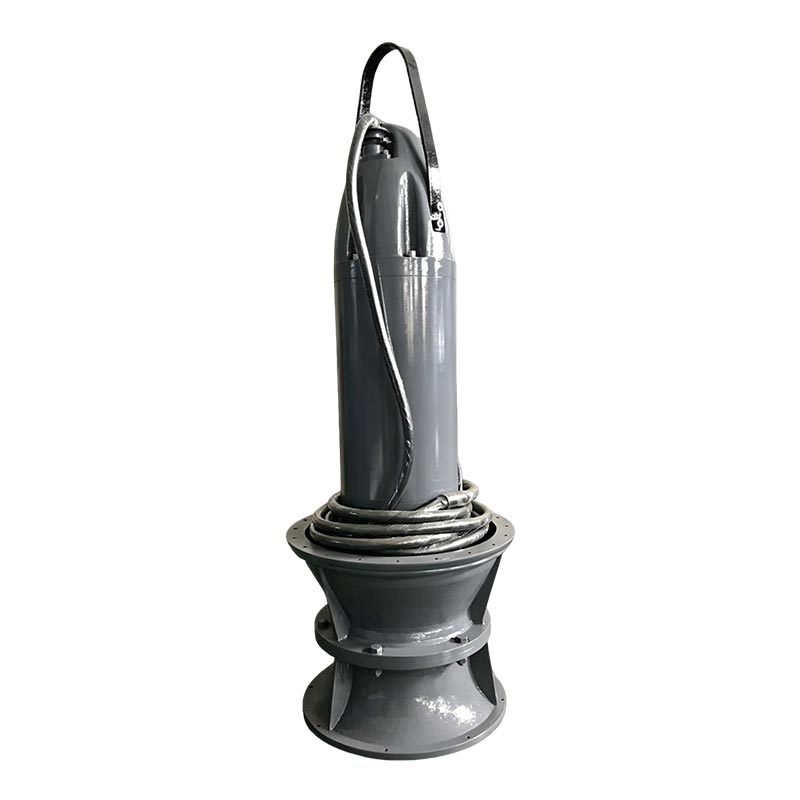

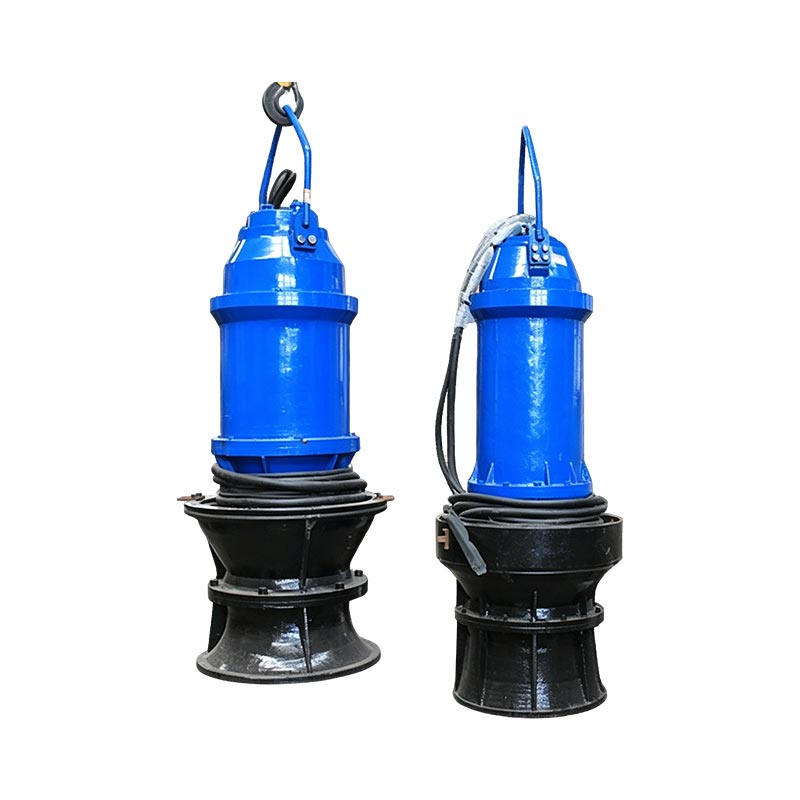

Produkto struktūros aprašymas

Povandeninio ašinio srauto siurblio drėkinimui variklis yra virš siurblio. Panardinamasis variklis yra sauso tipo dizainas su F klasės izoliacija, patikimais mechaniniais ir pagalbiniais sandarikliais bei įrengtas apsaugos nuo vidinių apvijų ir guolių nuotėkio ir temperatūros kilimo.

Jame yra valdymo spinta, užtikrinanti saugų ir patikimą veikimą. Siurblys tinka įvairiems vandens srautams savybes ir aplinkos sąlygas, turi reguliuojamas sparnuotės mentes ir veikia įvairiais būdais eksploatavimo sąlygos.

Žiūrint iš įleidimo angos, sparnuotė sukasi prieš laikrodžio rodyklę.

Dažnai užduodami klausimai

Kuo ašinio srauto siurblys skiriasi nuo mišraus srauto siurblio?

Ašinio srauto siurbliai skirti labai dideliam srautui ir mažam slėgio slėgiui, o mišraus srauto siurbliai geresnis našumas, kai reikalinga aukštesnė galva ir keičiasi darbo sąlygos.

Ar panardinamąjį ašinį srauto siurblį galima naudoti upės vandens drėkinimui?

Taip. QZB serija tinka žaliaviniam vandeniui pernešti iš upių, rezervuarų ir drėkinimo kanalų, kai vandenyje yra nedaug suspenduotų dalelių.

Kodėl laistymui verta rinktis panardinamąjį ašinį srauto siurblį, o ne tradicinę siurblinę?

Integruota panardinta konstrukcija sumažina montavimo reikalavimus, pagerina variklio aušinimą, sumažina triukšmą ir leidžia lanksčiai montuoti ribotos erdvės vietose.

Kokios informacijos reikia prieš renkantis siurblį?

Klientai turėtų pateikti:
Reikalingas srautas
Siurblio galvutė
Vandens šaltinio sąlygos
Montavimo būdas
Maitinimo reikalavimai
Mūsų inžinieriai gali rekomenduoti tinkamą siurblio modelį, atsižvelgdami į projekto sąlygas.
