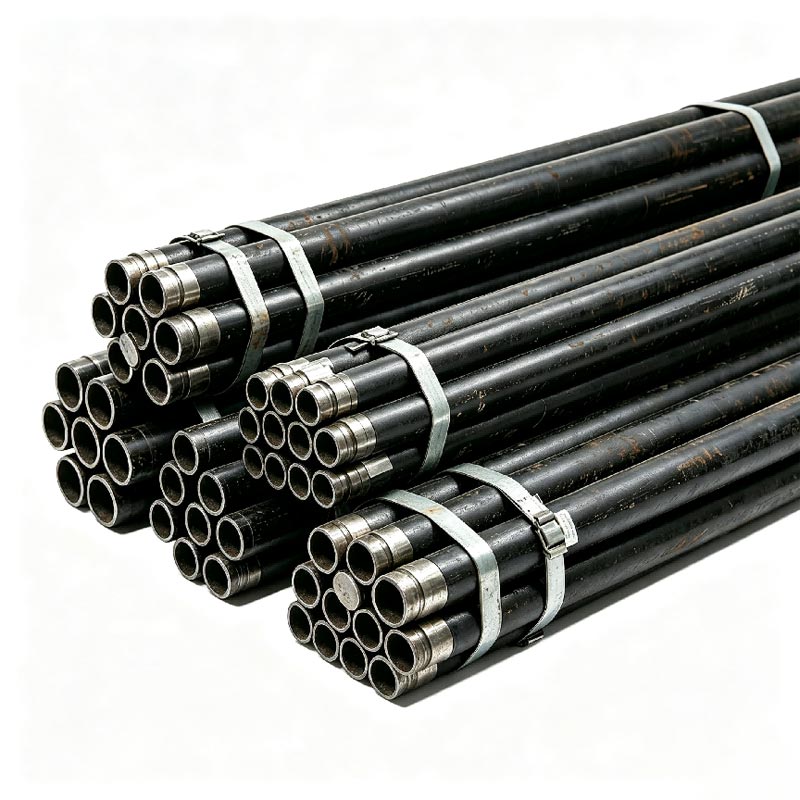

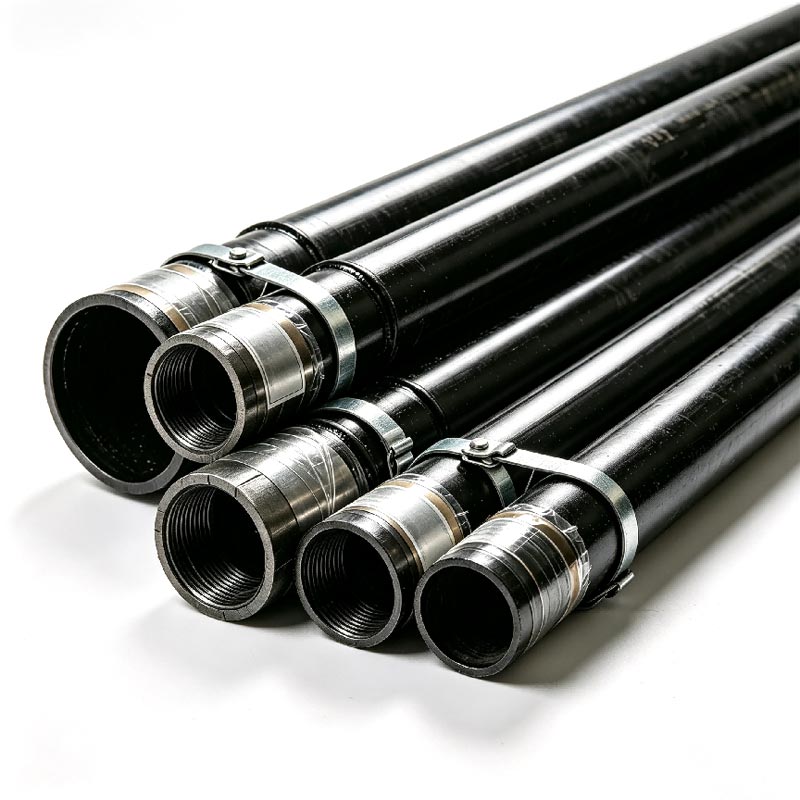

4 -1/2 API standartiniai vamzdeliai yra plačiai naudojami šuliniuose, kuriems reikalingas didesnis srautas ir mechaninis stiprumas nei įprastiniai gamybos vamzdeliai. Jo didesnis išorinis skersmuo pagerina gamybos efektyvumą ir išlaiko patikimą atsparumą vidinis slėgis, gniuždymas ir atsparumas tempimui.
Pagamintas pagal API 5CT specifikacijas, šis vamzdis tinka tiek sausumoje, tiek jūroje esantiems naftos telkiniams. suderinamas su standartinėmis API jungtimis, tankintuvais, apsauginiais vožtuvais ir ESP užbaigimo įranga. Tinkamos plieno rūšys, sienelių storiai ir sriegių tipai gali būti parenkami pagal šulinio gylį, gamybos slėgį ir korozinę aplinką.
| Prekė | Specifikacija |
| Standartinis | API 5CT |
| Išorinis skersmuo | 4 500 colių (114,30 mm) |
| Bendras sienos storis | 6,88 / 7,37 / 8,56 mm |
| Plieno markės | J55, K55, N80, L80, P110 |
| Siūlo tipas | NUE / EUE |
| Ilgis | R1, R2, R3 |
| Pabaigos apdaila | Paprastas galas arba mova |
| Apžiūra | API 5CT, dreifo testas, hidrostatinis testas, UT |
| Paviršiaus apdorojimas | Juoda, lakuota, fosfatinė, antikorozinė danga |
Skirtingoms gręžinių aplinkoms reikalingi skirtingi vamzdžių tipai.
| Įvertinimas | Rekomenduojama taikymas |
| J55 | Įprasti gamybiniai šuliniai |
| K55 | Standartinė alyvos gamyba |
| N80 | Gilūs gręžiniai su didesniu slėgiu |
| L80 | CO₂ ir silpnai ėsdinantys šuliniai |
| P110 | Itin gilūs aukšto slėgio šuliniai |
Užuot pasirinkę aukščiausią klasę, vamzdžių parinkimas pagal faktines šulinio sąlygas padeda sumažinti nereikalingų projekto kaštų, tuo pačiu užtikrinant eksploatavimo saugumą.
Žemiau esančioje lentelėje palyginami pagrindiniai 2 7/8", 3 1/2" ir 4 -1/2 API standartinių vamzdelių parametrai, padedantys pasirinkti tinkamus produktai skirtingoms gręžinių sąlygoms.
| Parametras elementas | 2 7/8 API standartinis vamzdelis | 3 1/2 API standartinis vamzdelis | 4 -1/2 API standartinis vamzdelis |
| Taikomas šulinio gylis | Seklios ir vidutinės šulinės (≤2500 m) | Vidutiniai ir gilūs šuliniai (2500–4000 m) | Gilūs ir itin gilūs šuliniai (>4000 m) |
| Išorinis skersmuo | 2,875 colio (73,02 mm) | 3,5 colio (88,9 mm) | 4,5 colio (114,3 mm) |
| Pagrindinės sienos storis | 5,51 mm / 7,01 mm | 6,45 mm / 7,82 mm | 7,37 mm / 8,56 mm |
| Įvertinimas | J55 / N80 / P110 | J55 / N80 / P110 | N80 / P110 (didelio stiprumo) |
| Darbinis slėgis | Vidutinis ir žemas slėgis (≤35 MPa) | Vidutinio aukšto slėgio (35–55 MPa) | Aukštas slėgis (≥ 55 MPa) |
| Atsparumas žlugimui | Generolas | Puikiai | Prasmingesnis |
| Pagrindinė programa | Sekliųjų gręžinių gamyba, įprastas vandens įpurškimas | Giluminio gręžinio eksploatacija, aukšto slėgio vandens įpurškimas, gręžinio rekonstrukcija | Itin gilių gręžinių, sunkiosios naftos ir didelės apkrovos naftos telkinių projektai |
| Visapusiška kaina | Žemas (ekonomiškai efektyvus sekliams šuliniams) | Vidutinis (subalansuotas našumas ir kaina) | Aukštas (didelio stiprumo, didelio našumo specifikacija) |
4 -1/2 API standartiniai vamzdeliai dažniausiai naudojami:
Gilūs naftos gręžiniai
Itin gilūs dujų gręžiniai
Aukšto slėgio gamybos šuliniai
Vandens įpurškimo šuliniai
Dujų įpurškimo šuliniai
ESP užbaigimo sistemos
Horizontalūs šuliniai
Kryptiniai šuliniai
Sunkiosios naftos gavyba
Gręžimo jūroje projektai
Visos vamzdžių jungiamosios detalės gaminamos naudojant standartizuotą procesą.
Žaliavų patikrinimas → Karštas valcavimas → Terminis apdorojimas → Tiesinimas → Sriegimas → Matmenų patikrinimas →
Hidrostatinis bandymas → Ultragarsinis bandymas → Dreifo bandymas → Sriegio apsauga → Pakavimas ir transportavimas
Priklausomai nuo transportavimo būdo ir projekto reikalavimų, galimos šios vamzdžių pakavimo galimybės:
Srieginės apsauginės rankovės
Plieninis surišimas
Vandeniui atspari pakuotė
Eksportuoti medines atramas
Konteinerio pakrovimas
Birių krovinių gabenimas
Galima pasirinkti pritaikytą eksporto pakuotę tolimiems tarptautiniams pervežimams.
Tinkama klasė priklauso nuo gręžinio gylio, slėgio, temperatūros ir korozijos sąlygų. N80 ir P110 yra dažniausiai pasirenkami giliems šuliniams, o L80 tinka silpnai korozinei aplinkai.
EUE sriegiams naudojamas išorinis nukrypęs galas, kad būtų sustiprintas ryšys, o NUE sriegiai turi nesugadintą dizainą su didesniu vidiniu skersmeniu. Pasirinkimas priklauso nuo užbaigimo projekto ir prijungimo reikalavimų.
Taip. Vamzdžiai gali būti tiekiami su iš anksto sumontuotomis movomis arba tiekiami atskirai, atsižvelgiant į projekto reikalavimus.
Taip. SGS, BV, DNV ir kitos nepriklausomos tikrinimo paslaugos gali būti surengtos prieš išsiuntimą paprašius.
Įprastą dokumentaciją sudaro:
Malūno bandymo sertifikatas (MTC)
API 5CT patikrinimo ataskaita
Hidrostatinio bandymo ataskaita
Mechaninių savybių ataskaita
Matmenų patikrinimo aktas
Pakavimo sąrašas
Komercinė sąskaita faktūra
AOTE siurbliai ne tik suteikia standartinius vamzdelius, bet ir orientuojasi į visapusišką pagalbą visame pasaulyje pirkimo procesas – nuo vamzdžių parinkimo ir techninių konsultacijų iki gamybos, tikrinimo ir eksporto logistikos.
Mūsų stipriosios pusės:
API 5CT atitinkanti gamyba
Platus plieno rūšių ir sriegių tipų pasirinkimas
Stabilus pajėgumas didelės apimties užsakymams
Lankstus pritaikymas, kad atitiktų projekto reikalavimus
Išsami apžiūra ir atsekami kokybės įrašai
Didelė eksporto patirtis aptarnaujant pasaulinius naftos telkinių rangovus ir platintojus
Vamzdžių parinkimo ir projekto derinimo techninė pagalba
