Kaip panardinamasis ašinis srauto siurblys pagerina didelio srauto vandens perdavimą?

Straipsnio metmenys

Inžinieriams, rangovams, savivaldybių institucijoms, pramonės operatoriams ir žemės ūkio projektų savininkams didelio srauto siurblio pasirinkimas nėra tik didžiausio turimo variklio pasirinkimas. Siurbimo sistema turi atitikti reikiamą srautą, bendrą dinaminį aukštį, vandens kokybę, veikimo aplinką, įrengimo struktūrą, maitinimo šaltinį ir numatomą darbo ciklą.

• Supraskite ašinio srauto siurbimo hidraulinį vaidmenį.
• Nustatykite, kodėl povandeninė konstrukcija gali supaprastinti siurblinės projektavimą.
• Įvertinkite siurblio galingumą pagal faktines projekto sąlygas.
• Tinkamai planuodami sumažinkite montavimo ir priežiūros riziką.
• Pasirinkite tinkamas medžiagas, apsaugos sistemas ir stebėjimo funkcijas.
• Suderinkite siurblio konfigūraciją su vandens perdavimo programa.

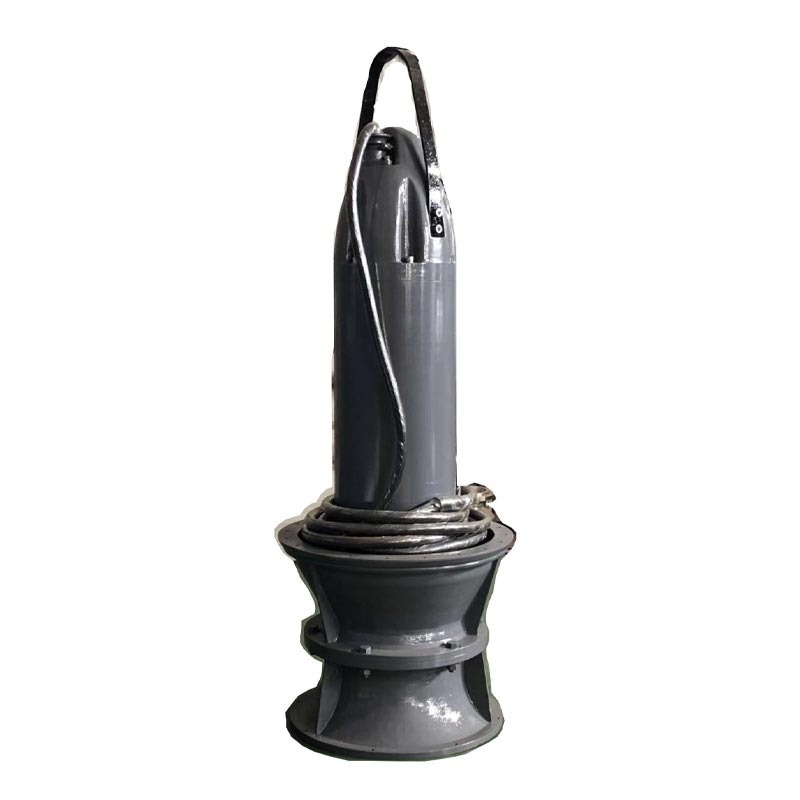

Kas yra panardinamasis ašinis srauto siurblys?

A Panardinamas ašinis srauto siurblysyra didelio našumo siurbimo mašina, pirmiausia skirta dideliems vandens kiekiams perkelti per santykinai žemas kėlimo galvutes. Skirtingai nuo įprastų išcentrinių siurblių, kurie paprastai priklauso nuo radialinio vandens judėjimo, ašinio srauto siurblys naudoja sraigto tipo sparnuotę, kad vanduo judėtų iš esmės lygiagrečiai siurblio velenui.

Dėl šios hidraulinės konfigūracijos ašinio srauto technologija yra ypač tinkama, kai projektui reikalingas didelis srautas, o ne aukštas slėgis. Tipiški pavyzdžiai yra potvynių drenažas, drėkinimo kanalai, lietaus vandens siurbimas, aušinimo vandens cirkuliacija, upių vandens perdavimas ir komunalinis drenažas.

Žodis „panardinamasis“ apibūdina įrengimo tvarką. Siurblys ir elektros variklis yra sujungti į vieną įrenginį ir veikia žemiau vandens paviršiaus. Tai pašalina daugelį mechaninio išlygiavimo reikalavimų, susijusių su atskirai sumontuotais siurblio ir variklio mazgais.

Šiuolaikinė panardinama ašinio srauto įranga gali turėti sandarius variklius, mechaninius sandariklius, nuotėkio aptikimą, apvijų temperatūros stebėjimą, guolių temperatūros stebėjimą ir valdymo spintos apsaugą. Šios funkcijos padeda operatoriams valdyti įrangą, veikiančią po vandeniu, tuo pačiu sumažinant nereikalingą rankinį įsikišimą.

Kaip veikia siurbimo sistema

Veikimo procesas prasideda, kai vanduo patenka į siurblio įsiurbimo angą. Variklis suka veleną ir sraigto tipo sparnuotė, generuodamas ašinę hidraulinę jėgą, kuri perkelia vandenį per siurblį į išleidimo kanalą.

Kadangi variklis yra panardintas, aplink esantis vanduo gali padėti išsklaidyti šilumą. Tai ypač svarbu ilgų veikimo ciklų metu, nes variklio temperatūros valdymas yra svarbus elektros įrangos patikimumo veiksnys.

Dėl integruotos konfigūracijos taip pat nebereikia ilgo atviro veleno tarp paviršiuje montuojamo variklio ir povandeninio siurblio. Mažiau išorinių mechaninės transmisijos komponentų gali reikšti mažiau su lygiavimu susijusių rūpesčių ir kompaktiškesnį įrengimo išdėstymą.

1. Vanduo patenka į įsiurbimo zoną:Hidraulinė konstrukcija nukreipia vandenį link besisukančio sparnuotės.
2. Variklis varo sparnuotę:Elektros energija paverčiama sukimosi mechanine energija.
3. Darbaratis sukuria ašinę trauką:Dideli vandens kiekiai išstumiami per siurblio kanalą.
4. Vanduo juda link išleidimo:Srautas nukreipiamas į išleidimo kanalą, vamzdį arba siurblinės sistemą.
5. Apsaugos sistemos stebi veikimą:Jutikliai gali nustatyti nenormalų nuotėkį, temperatūros sąlygas ar kitus veikimo pavojus.

Tikrasis hidraulinis veikimas priklauso nuo sparnuotės geometrijos, sukimosi greičio, mentės konfigūracijos, siurblio skersmens, vandens sąlygų, sistemos aukščio ir veikimo taško. Todėl siurblys visada turėtų būti parenkamas pagal patikrintus veikimo duomenis, o ne vien tik variklio galią.

Pagrindiniai komponentai ir konstrukcija

Patikimas panardinamas ašinis srauto siurblys yra daugiau nei sparnuotė ir variklis. Jo veikimas priklauso nuo hidraulinių komponentų, elektros apsaugos, sandarinimo sistemų, guolių, kabelių ir laikančiosios instaliacinės konstrukcijos sąveikos.

Pagrindiniai šiuolaikinių siurbimo projektų pranašumai

Projektų savininkai dažnai susiduria su tais pačiais praktiniais iššūkiais: ribota įrengimo erdvė, didėjančios statybos sąnaudos, kintantis vandens lygis, sudėtingas privažiavimas prie priežiūros ir būtinybė greitai pašalinti didelius vandens kiekius. Tinkamai parinktas panardinamasis ašinis srauto siurblys vienu metu gali išspręsti kelias iš šių problemų.

1. Didelis srautas esant žemai aukštai

Ašinio srauto konfigūracija natūraliai tinka dideliems tūriams perkelti, kai reikalingas aukštis yra palyginti kuklus. Dėl to jis yra efektyvus pasirinkimas drenažo ir vandens tiekimo darbams, kai pralaidumas yra svarbesnis nei didelis išleidimo slėgis.

2. Kompaktiškas montavimas

Siurblys ir variklis yra integruoti į vieną panardintą įrenginį. Tai gali sumažinti antžeminių mašinų skaičių ir supaprastinti bendrą siurblinės išdėstymą.

3. Supaprastintas mechaninis montavimas

Įprastoje siurblio sistemoje gali reikėti kruopščiai sulygiuoti atskirus siurblio ir variklio komponentus. Integruotas panardinamasis įrenginys sumažina išorinių mechaninių sąsajų, kurias reikia išlyginti montuojant, skaičių.

4. Efektyvus variklio aušinimas

Aplinkinis vanduo yra svarbi šilumos perdavimo terpė. Todėl tinkamai suprojektuoti panardinami varikliai gali užtikrinti efektyvų aušinimą nuolatinio veikimo metu.

5. Mažesnis veikimo triukšmas

Povandeninis veikimas natūraliai izoliuoja didžiąją dalį mechaninio triukšmo. Tai gali būti naudinga miesto drenažo stotims, požeminiams įrenginiams ir objektams, esantiems šalia apgyvendintų vietovių.

6. Geresnis prisitaikymas prie kintančio vandens lygio

Potvynių kontrolės ir drenažo įrenginiuose dažnai keičiasi vandens lygis. Povandeninės konfigūracijos gali būti ypač praktiškos, kai įprastinė viršvandeninė įranga gali užtvindyti.

7. Galimai mažesni civilinės statybos reikalavimai

Kompaktiškas siurblio išdėstymas gali sumažinti tam tikroms siurblinėms reikalingą konstrukcinį plotą. Tikrasis statybos sutaupymas priklauso nuo projekto geometrijos, civilinio projekto, išleidimo išdėstymo ir vietos įrengimo sąlygų.

Tipinės programos

Dėl ašinio srauto siurbimo universalumo ši technologija naudinga vykdant savivaldybių, pramonės, žemės ūkio ir aplinkosaugos vandens tvarkymo projektus.

Tinkamumas naudoti visada turi būti patvirtintas atsižvelgiant į faktines skysčio charakteristikas. Temperatūra, pH, skendinčios medžiagos, koroziniai komponentai, šiukšlės ir kiti teršalai gali turėti įtakos medžiagų pasirinkimui ir veikimo patikimumui.

Pagrindiniai siurblio pasirinkimo veiksniai

Siurblio pasirinkimas tik pagal reikiamą srautą yra viena iš dažniausių prasto sistemos veikimo priežasčių. Prieš užbaigiant specifikaciją, reikia įvertinti visą hidraulinę ir darbo aplinką.

Hidrauliniai skaičiavimai turėtų atsižvelgti į tikrąją sistemos kreivę, o ne pasikliauti vardinėmis vertėmis. Geriausias veikimo taškas paprastai yra toks, kuriame siurblys gali atlikti reikiamą darbą be pernelyg didelio droselio, nestabilaus veikimo, vibracijos ar nereikalingo energijos suvartojimo.

Panardinamasis ašinis srauto siurblys, palyginti su įprastiniais siurbliais

Tiek povandeninės, tiek įprastos siurbimo sistemos gali užtikrinti patikimą vandens tiekimą, kai jos yra tinkamai sukonstruotos. Skirtumas pirmiausia slypi tuo, kaip sumontuota įranga ir kaip sutvarkytas variklis, siurblys, aušinimas ir pagalbinė infrastruktūra.

Teisingas pasirinkimas priklauso nuo svetainės. Įprastas siurblys gali likti geresnis ten, kur dominuoja lengvas paviršius, labai aukštas aukštis arba specifiniai proceso reikalavimai. Panardinamoji ašinio srauto konfigūracija tampa ypač patraukli, kai pagrindiniai projekto reikalavimai yra didelis srautas, mažas aukštis, kompaktiška konstrukcija ir svyruojantis vandens lygis.

Diegimo svarstymai

Tinkamas montavimas yra būtinas, nes net ir gerai suprojektuotas siurblys gali nukentėti dėl prasto veikimo, jei netinkamai sukonfigūruota įsiurbimo arba išleidimo sistema.

1. Patikrinkite montavimo kamerą:Pašalinkite statybines šiukšles ir pašalinius daiktus, kurie galėtų patekti į siurblį.
2. Patikrinkite įsiurbimo geometriją:Įleidimo anga turi užtikrinti stabilų ir pakankamai vienodą srautą į siurblį.
3. Patvirtinkite minimalų panardinimą:Siurblys turi veikti esant gamintojo nurodytam vandens lygiui.
4. Apsaugokite maitinimo kabelį:Apsaugokite nuo staigių lenkimų, dilimo, nekontroliuojamo judėjimo ir mechaninių pažeidimų.
5. Naudokite tinkamą kėlimo įrangą:Povandeniniai įrenginiai gali būti sunkūs, todėl kėlimo taškai ir įranga turi būti tinkamai įvertinti.
6. Patikrinkite elektros apsaugą:Prieš paleisdami patvirtinkite įžeminimą, apsaugą nuo perkrovos, nuotėkio stebėjimą ir valdymo funkcijas.
7. Patikrinkite sukimosi ir paleidimo sąlygas:Prieš pradėdami siurblį įprastu režimu, vadovaukitės gamintojo paleidimo procedūra.

Įsiurbimo konstrukcija nusipelno ypatingo dėmesio. Dėl prastų įtekėjimo sąlygų gali atsirasti sūkurių, netolygios apkrovos, turbulencijos arba pernelyg didelio oro ir šiukšlių įtraukimo. Dėl šių sąlygų gali sumažėti hidraulinis veikimas ir padidėti vibracija arba susidėvėjimas.

Priežiūra ir patikimumo praktika

Panardinamoji įranga sukurta sudėtingoms aplinkoms, tačiau veikimas po vandeniu nereiškia, kad į techninę priežiūrą galima nekreipti dėmesio. Siekiant apsaugoti elektros izoliaciją, sandariklius, guolius, hidraulinius komponentus ir kabelius, vis tiek būtina atlikti prevencinę patikrą.

Praktinėje priežiūros programoje turėtų būti:

• Variklio izoliacijos būklės patikrinimas pagal gamintojo techninės priežiūros procedūrą.
• Maitinimo kabelio patikrinimas, ar nėra įpjovimų, nusitrynimo ar nusidėvėjimo.
• Nuotėkio aptikimo signalų ir mechaninio sandariklio būklės stebėjimas.
• Variklio apvijų ir guolių temperatūros tendencijų tikrinimas.
• Tikrinamos sparnuotės mentės, ar nėra erozijos, korozijos, užsiteršimo ar fizinių pažeidimų.
• Nenormalios vibracijos, triukšmo, srovės traukimo ir srauto pokyčių tikrinimas.
• Įsiurbimo ekranų patikrinimas ir susikaupusių šiukšlių pašalinimas.
• Eksploatacinių įrašų peržiūra, siekiant nustatyti laipsnišką našumo pablogėjimą.

Veikimo stebėjimas yra ypač vertingas dideliems įrenginiams. Laipsniškas energijos suvartojimo padidėjimas kartu su mažėjančiu srautu gali reikšti hidraulinį užsiteršimą, sparnuotės pažeidimą, padidėjusį sistemos pasipriešinimą arba veikimą toli nuo numatyto darbo taško.

Dažnos veikimo problemos ir sprendimai

Kodėl verta apsvarstyti JINAOTE?

JINAOTĖdaugiausia dėmesio skiria povandeninio siurblio sprendimams, kai svarbu perduoti didelį vandens kiekį, kompaktišką įrengimą ir patikimą veikimą panardinant. Povandeninis ašinio srauto siurblys yra pritaikytas reiklioms vandens valdymo aplinkoms, tokioms kaip komunalinis drenažas, potvynių kontrolė, drėkinimas, pramoninės vandens sistemos, kasyklų drenažas, laivų statyklų projektai ir su energija susiję vandens įrenginiai.

Gaminio metodas sujungia siurblį ir variklį į integruotą panardintą įrenginį. Atsižvelgiant į konfigūraciją ir projekto reikalavimus, apsaugos funkcijos gali apimti sandarią variklio konstrukciją, mechaninio sandarinimo priemones, nuotėkio aptikimą, apvijų temperatūros stebėjimą ir guolių temperatūros stebėjimą.

JINAOTĖ taip pat išskiria ašinio srauto ir mišraus srauto reikalavimus. Ašinio srauto konfigūracijos paprastai yra tinkamos didelio srauto, žemesnio slėgio darbams, tuo tarpu galima apsvarstyti mišraus srauto konstrukcijas, kai projektui reikia didesnės slėgio talpos ir skirtingų hidraulinių charakteristikų.

Vykdant projekto pirkimą naudingiausias atspirties taškas yra ne tik paklausti siurblio modelio. Vietoj to pateikite tiekėjui reikiamą srautą, aukštį, skysčio temperatūrą, vandens kokybę, kietųjų dalelių kiekį, montavimo gylį, maitinimo šaltinį, veikimo grafiką ir įrengimo tvarką. Ši informacija leidžia tiekėjui įvertinti hidraulinį darbą ir rekomenduoti tinkamesnę konfigūraciją.

Dažnai užduodami klausimai

1. Kam daugiausia naudojamas panardinamasis ašinis srauto siurblys?

Jis daugiausia naudojamas dideliems vandens kiekiams pernešti santykinai žemomis stulpeliais. Įprastos taikymo sritys apima potvynių kontrolę, komunalinį drenažą, drėkinimą, pramoninį vandens tiekimą, aušinimo vandens cirkuliaciją, kasybos drenažą ir upių arba ežerų siurblines.

2. Koks pagrindinis skirtumas tarp ašinio srauto ir mišraus srauto siurblių?

Ašinio srauto siurblys pirmiausia perkelia vandenį lygiagrečiai velenui ir paprastai yra optimizuotas dideliam srautui ir mažam slėgiui. Mišraus srauto siurblys sujungia ašines ir radialines hidraulines charakteristikas ir gali užtikrinti didesnę slėgio galią tinkamomis sąlygomis.

3. Ar panardinamasis ašinis srauto siurblys gali veikti nuolat po vandeniu?

Taip, tinkamai suprojektuoti panardinamieji įrenginiai yra skirti eksploatuoti po vandeniu. Tačiau nuolatinis veikimas turi neviršyti gamintojo nurodytų vandens lygio, temperatūros, elektros, hidraulinių ir aplinkos ribų.

4. Kodėl panardinamajame siurblyje svarbus variklio aušinimas?

Elektros varikliai veikimo metu generuoja šilumą. Kadangi variklis yra panardintas, aplink esantis vanduo gali užtikrinti efektyvų šilumos perdavimą. Todėl norint užtikrinti šiluminį patikimumą, svarbu išlaikyti reikiamas panardinimo ir veikimo sąlygas.

5. Kokias vandens sąlygas reikia patikrinti prieš renkantis siurblį?

Mažiausiai įvertinkite skysčio temperatūrą, pH, suspenduotas medžiagas, tankį, korozinius komponentus, abrazyvines daleles, pluoštus ir šiukšles. Šie veiksniai turi įtakos hidrauliniam veikimui, medžiagų pasirinkimui, sandariklio tarnavimo laikui ir priežiūros reikalavimams.

6. Ar povandeniniam siurbliui reikia atskiro variklio?

Ne. Viena iš povandeninio siurblio įrenginio savybių yra ta, kad variklis ir siurblys yra integruoti į vieną mazgą. Tai gali supaprastinti mechaninį montavimą, palyginti su atskirai sumontuotu siurbliu ir varikliu.

7. Kaip galima išlaikyti siurblio efektyvumą laikui bėgant?

Reguliarus patikrinimas, veikimo stebėjimas, įsiurbimo valymas, sparnuotės tikrinimas, elektrinis bandymas, sandariklių patikra ir vibracijos ar temperatūros stebėjimas gali padėti nustatyti gedimą, kol jis netampa dideliu gedimu.

8. Ar panardinamasis ašinis srauto siurblys tinka potvynių kontrolės projektams?

Taip. Didelio tūrio, žemo slėgio vandens perdavimas yra tipiškas ašinio srauto siurbimo atvejis. Povandeninis įrenginys taip pat gali būti praktiškas tose vietose, kur vandens lygis labai svyruoja, o ant paviršiaus montuojama įranga reikalauja papildomos apsaugos.

9. Kaip pasirinkti tinkamą siurblio modelį?

Pradėkite nuo reikiamo srauto ir bendro slėgio, tada įvertinkite skysčio savybes, montavimo gylį, veikimo ciklą, maitinimo šaltinį, įsiurbimo sąlygas ir valdymo reikalavimus. Galutinis pasirinkimas turėtų būti pagrįstas gamintojo patikrintais eksploatacinių savybių duomenimis ir konkretaus projekto skaičiavimais.

10. Kokia informacija turi būti pateikta prašant pasiūlymo?

Pateikite reikiamą srautą, aukštį, skysčio charakteristikas, vandens temperatūrą, minimalų ir didžiausią vandens lygį, įrengimo būdą, elektros tiekimą, darbo valandas ir visus specialius stebėjimo ar medžiagų reikalavimus. Išsami informacija pagerina įrangos parinkimo ir kainos pasiūlymo tikslumą.

Išvada

A Panardinamas ašinis srauto siurblysyra praktiškas sprendimas projektams, kuriuose reikia perduoti didelius vandens kiekius, nereikalaujant didelių išleidimo slėgių. Jo integruota siurblio ir variklio konfigūracija gali supaprastinti montavimą, sumažinti įrangos plotą, palaikyti veiksmingą variklio aušinimą ir užtikrinti patikimą požiūrį į sudėtingas drenažo ir vandens perdavimo aplinkas.

Tačiau geriausi rezultatai priklauso nuo tinkamos inžinerijos. Prieš pasirenkant įrangą, reikia atsižvelgti į srauto greitį, bendrą aukštį, įsiurbimo sąlygas, vandens kokybę, darbinę temperatūrą, elektros tiekimą, panardinimą ir darbo ciklą. Tinkamas montavimas ir prevencinė priežiūra yra vienodai svarbūs norint išlaikyti hidraulinį našumą ir ilgalaikį patikimumą.

Komunaliniam drenažui, potvynių kontrolei, drėkinimui, pramoniniam vandens perdavimui, kasybos drenažui, aušinimo vandens sistemoms ar kitoms didelio srauto reikmėms,JINAOTĖgali pasiūlyti panardinamojo ašinio srauto siurblio sprendimus, pritaikytus projekto reikalavimams. Pasidalykite savo srauto, slėgio, vandens sąlygomis, įrengimo informacija ir eksploatavimo reikalavimais su technine komanda, kad nustatytumėte tinkamą konfigūraciją ir išvengtumėte brangių pasirinkimo klaidų.
