Naftos telkinių įranga paprastai veikia aplinkoje, kurioje kabeliai yra jautrūs vibracijai, vilkimas, smūgis ir užteršimas alyva. Tokiomis sąlygomis įprasti plokšti kabeliai gali greitai susidėvėti apvalius šarvuotus kabelius sunku montuoti esant ribotai erdvei.
Kuriant šarvuotus MLE kabelius siekiama išspręsti abi šias problemas.
Jų plokščia konstrukcija optimizuoja kabelių išdėstymą uždarose įrangos skyriuose, o integruotas metalinis šarvas
papildoma apsauga nuo išorinių mechaninių pažeidimų, žymiai nepadidinant kabelio storio. Šarvuotis
kabelis, derinantis lankstumą ir mechaninį stiprumą, gali atlaikyti dažną judėjimą, išlaikant stabilumą
elektrinis našumas.
Įprastai naudojami miško ruošos sunkvežimiai, laidinės medienos ruošos sistemos, šulinio valdymo įranga, požeminis kabelis tranšėjos, mobilūs ant slydimo montuojami įrenginiai ir jūroje esanti pagalbinė įranga, kurioms reikia lankstumo ir pusiausvyros ilgaamžiškumas.
Šarvuotų MLE kabelių projektavimo tikslas yra ne tik padidinti mechaninį stiprumą, bet ir sumažinti netikėtas prastovos laiką dėl kabelio pažeidimo, taip padedant operatoriams sumažinti priežiūros išlaidas ir pailginti priežiūros intervalus.

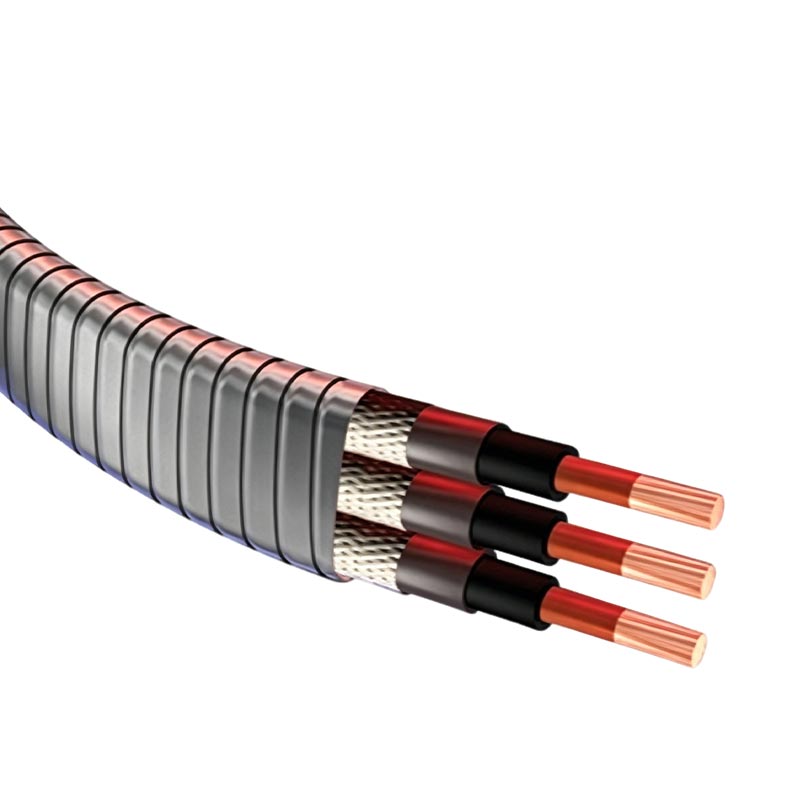

Šarvuotuose MLE kabeliuose naudojami didelio grynumo alavu dengti vijų variniai laidininkai, užtikrinantys puikų lankstumą ir kartu su vienodu, alyvai atspariu XLPE izoliacijos sluoksniu, užtikrinančiu stabilų šerdies atskyrimą.
Vidinis apvalkalas yra apgaubtas tarpusavyje sujungtais cinkuotos plieninės juostos šarvais, kurie sudaro tvirtą mechaninę apsaugą sluoksnis; išorinis apvalkalas pagamintas iš alyvai ir korozijai atsparios TPU kompozicinės medžiagos, atsparios erozijai žalia nafta, sūrus vanduo ir ardymo skystis.
Visame gamybos procese naudojamas automatizuotas plokščias kabelis ir nuolatinės šarvuotos gamybos linijos, užtikrinančios nuoseklumą vidinėje struktūroje. Kaip pirmaujantis šarvuotų MLE kabelių tiekėjas Kinijoje, kiekviena aukštos kokybės gaminio partija kabeliai yra visiškai tikrinami, o dažniausiai naudojami modeliai yra lengvai prieinami.
1. Itin plokščias ir mini dizainas, tinka siauriems šulinių tarpams ir kirtimo įrangos kabelių grandinėms;
2. Įmontuoti metaliniai šarvai užtikrina stiprų atsparumą slėgiui, įbrėžimams ir graužikams, tinkami sekliuose naftos telkiniuose ir didelių apkrovų šulinių aplinkoje;
3. Labai lanksti sruoguota konstrukcija su mažu lenkimo spinduliu, galinti atlaikyti milijonus slenkančių tempimo ciklų be laidininko lūžio, tinkama mobiliems medienos ruošos įrankiams;
4. Puikus atsparumas alyvai ir cheminei korozijai; šarvai suteikia papildomą elektromagnetinį ekraną, užkertantį kelią signalo trukdžiams sudėtingose naftos telkinių elektromagnetinėse aplinkose. Mūsų šarvuotų MLE kabelių tarnavimo laikas gerokai viršija įprastų nešarvuotų plokščių kabelių tarnavimo laiką.
Šarvuotų kabelių pasirinkimas – tai ne tik mechaninė apsauga. Naftos telkinių aplinkoje – ilgalaikis patikimumas priklauso nuo kabelio veikimo po tūkstančių veikimo ciklų, o ne nuo jo išvaizdos, kai jis visiškai naujas.
Plokščias laidininkas tolygiau paskirsto įtampą kartotinio lenkimo metu, todėl sumažėja nuovargis atskiri laidininkai. Blokuojantys šarvai sugeria išorinius smūgius, išlaikant pakankamą lankstumą talpinti judančią įrangą. Ši pusiausvyra tarp apsaugos ir lankstumo padeda sumažinti laidų trūkimą, apvalkalo įtrūkimai ir priešlaikinis pakeitimas.
Tais atvejais, kai reikalinga dažnai judanti įranga, kabelių grandinės judėjimas arba laikini lauko įrengimai, šarvuoti MLE kabeliai siūlo ilgesnius priežiūros intervalus nei daugelis įprastų šarvuotų kabelių.
Šarvuoti MLE kabeliai plačiai naudojami tais atvejais, kai reikalingas kompaktiškas kabelis ir aukšta mechaninė apsauga.
Įprastos programos apima:
Šulinių kirtimo įranga
Kabelių kirtimo mašinos
Šulinių valdymo sistemos
Hidrauliniai ardymo įrenginiai
Naftos telkinių automatikos įranga
Mobilios gręžimo platformos
Požeminių kabelių tranšėjos
Vilkimo grandinės sistemos
Pagalbinė įranga jūroje
Laikinas lauko galios paskirstymas
Nešiojamų prietaisų sistemos
Pramoninė automatika, kuriai reikalingi lankstūs šarvuoti kabeliai
Išsirinkti tinkamą šarvuotą MLE kabelį nėra taip paprasta, kaip tik pasirinkti kabelio dydį. Montavimo sąlygos, elektros reikalavimai, mechaninis judėjimas ir aplinkos poveikis – visa tai turi įtakos jo ilgalaikiam veikimui.
| Diegimo aplinka | Rekomenduojama konfigūracija |
| Šulinių kirtimo įranga | Didelio lankstumo šarvuotas MLE su suvytusiais laidininkais |
| Šulinių valdymo sistemos | Standartinė šarvuota konstrukcija su alyvai atspariu apvalkalu |
| Požeminių kabelių tranšėjos | Sustiprinti šarvai su drėgmei atsparia išorine striuke |
| Hidraulinė ardymo įranga | Tvirti šarvai su padidintu atsparumu dilimui |
| Užjūrinės platformos | Korozijai atsparus šarvas su UV ir druskos purslų atspariu striuku |
| Mobili ant slidžių montuojama įranga | Lanksti konstrukcija, skirta nuolatiniam judėjimui |
Kiekvienas Armored MLE yra gaminamas kontroliuojamais gamybos procesais ir patikrinamas prieš išsiunčiant, kad būtų užtikrintas nuoseklus elektrinis ir mechaninis veikimas sudėtingiems naftos telkinių darbams.
| Bandomasis elementas | Tikslas |
| Laidininko varža | Tikrina elektros laidumą |
| Atsparumas kintamajai įtampai | Patvirtina izoliacijos vientisumą |
| Izoliacijos atsparumas | Užtikrina patikimą elektros izoliaciją |
| Matmenų patikrinimas | Tikrina kabelio plotį, storį ir struktūrą |
| Šarvų apžiūra | Tikrina šarvų vientisumą ir aprėptį |
| Vizuali apžiūra | Patvirtina paviršiaus kokybę ir gaminio identifikavimą |
Kokybės kontrolė integruota visame gamybos procese, įskaitant žaliavų patikrinimą, laidininką suvyniojimas, izoliacijos išspaudimas, šarvų uždėjimas ir galutinė patikra. Pagrindiniai gamybos parametrai yra nuolat stebima, kad būtų užtikrinta stabili gaminio kokybė ir matmenų nuoseklumas.
Paprašius gali būti pateikti patvirtinamieji dokumentai, įskaitant:
Gamyklos bandymo ataskaita (FTR)
Atitikties sertifikatas (COC)
Medžiagos sertifikatai
Pakavimo sąrašas ir komercinė sąskaita faktūra
Kilmės sertifikatas (jei reikia)
Kiekviena gamybos partija yra atsekama nuo žaliavų iki galutinio patikrinimo, padedant klientams atitikti projekto kokybės ir dokumentacijos reikalavimus.
A1: Jis daugiausia skirtas reiklioms naftos telkinių reikmėms, įskaitant šulinių registravimo sistemas, šulinio galvučių automatikos įrangą, vilkimo grandines, požeminį siaurų tranšėjų įrengimą ir mobilius ardymo valdymo blokus. Dėl lanksčios konstrukcijos ir mechaninės apsaugos jis tinka aplinkoje, kur kabeliai dažnai juda, patiria smūgį ir atšiaurias lauko sąlygas.
A2: Užblokuotas plieninės juostos šarvų sluoksnis suteikia papildomą mechaninę apsaugą nuo suspaudimo, smūgio, trinties ir graužikų pažeidimų. Palyginti su įprastais plokščiais kabeliais, Armored MLE kabelis užtikrina didesnį patvarumą atvirose naftos telkinių aplinkose, kur kabeliai gali patirti fizinį krūvį montuojant ir eksploatuojant.
A3: Taip. Kabelis skirtas dinamiškoms darbo sąlygoms. Naudojant smulkių sruogų varinius laidininkus, lanksčias izoliacines medžiagas ir alyvai atsparius išorinius apvalkalus, kabelis gali išlaikyti elektrinį našumą kartotinio lenkimo, vilkimo ir grįžtamojo judėjimo metu, dažniausiai pasitaikančio medienos ruošos ir mobiliosios naftos telkinių įrangoje.
A4: Taip. Galime pasiūlyti pritaikytus sprendimus, pagrįstus skirtingais taikymo reikalavimais, įskaitant laidininko dydį, šerdies skaičių, kabelio ilgį, apvalkalo medžiagą, įtampą ir aplinkos apsaugos reikalavimus. Mūsų inžinierių komanda gali padėti parinkti tinkamą kabelio konstrukciją konkrečioms naftos telkinių eksploatavimo sąlygoms.
