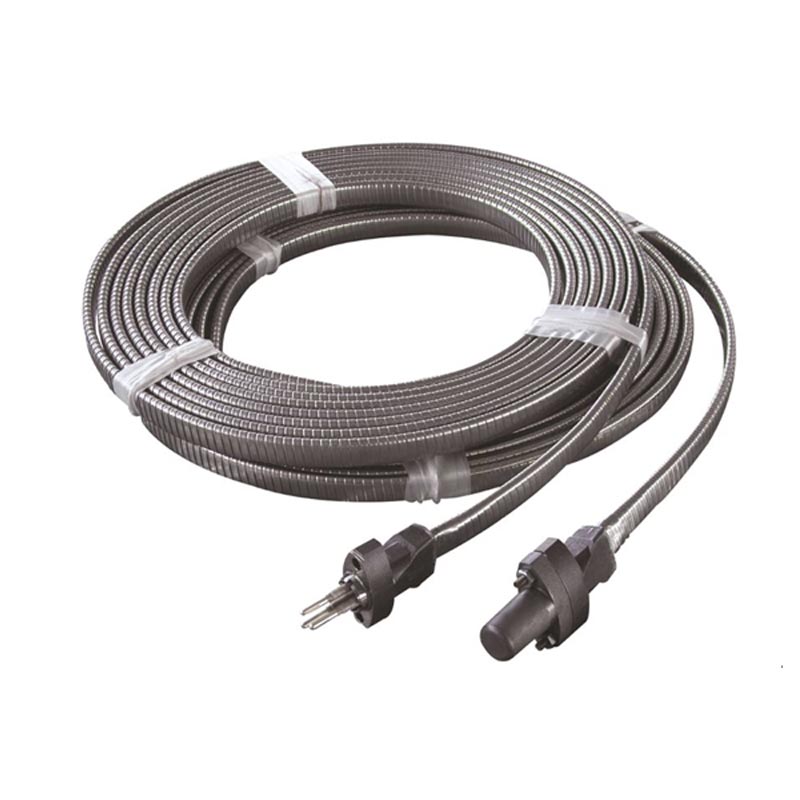

API Standard MLE yra specializuotas plokščias šarvuotas kabelis, skirtas naftos telkinių gręžiniams sausumoje ir pagalbai jūroje. platformos. Jame yra lygiagreti daugiagyslė plokščia konstrukcija ir cinkuota blokuojanti plieninė juosta šarvai (0,3 mm storio, persidengimas ≥ 90%), efektyviai atsparūs smūgiams, gniuždymui ir graužikų pažeidimams lauko metu operacijos.
Palyginti su tradiciniais apvaliais šarvuotais kabeliais, jo plokščia ir kompaktiška forma sutaupo ≥30% kabelių vietos, ypač tinka 15 mm siauroms įrangos tarpui ir seklioms kabelių tranšėjoms su ribota vieta. Dirigentas yra pagamintas iš alavuotos minkštos varinės suvytos vielos, o izoliacija yra XLPE tinklinio polietileno, atsparus alyvai atitinka ASTM D471 standartus.
Visi produktai yra griežtai tikrinami viso proceso metu pagal API reikalavimus. Mūsų sandėlyje laikomos atsargos daugiau nei 5000 metrų, kad būtų patenkinti avarinio diegimo poreikiai atliekant gręžimo ir ardymo operacijas.
| Prekė | Specifikacija |
| Produkto pavadinimas | API standartinis MLE mini plokščias šarvuotas kabelis |
| Kabelio tipas | Mini plokščias šarvuotas kabelis |
| Izoliacija | Aliejui atsparus XLPE |
| Šarvai | Cinkuota blokuota plieno juosta |
| Pagrindinė konfigūracija | Tinkintas (galimi 2–12 branduolių) |
| Dirigento dydis | Pritaikyta pagal projekto reikalavimus |
| Nominali įtampa | Pritaikyta pagal programą |
| Minimalus lenkimo spindulys | Priklausomai nuo kabelio konstrukcijos |
| Montavimas | Fiksuotos arba nuolat perkeliamos programos |
| Atsparumas liepsnai | Galimas pagal pageidavimą |
| Cheminis Atsparumas | Aliejus, purvas, sūrymas, gręžimo skystis, hidraulinis skystis |
| Atsparumas UV spinduliams | Taip |
| OEM ir ODM | Palaikoma |
Jame naudojami didelio grynumo alavu dengti minkšti variniai laidininkai su smulkios gijos struktūra, kuri palaiko ≥10 milijonai lenkimo ciklų (išbandyta pagal ISO 1456 standartą, lenkimo spindulys yra 8 kartus didesnis už išorinį kabelio skersmenį).
Aliejui atsparus XLPE skersinis polietileno izoliacinis sluoksnis (pagal ASTM D471 standartą, gali būti panardinamas į žalia nafta, sūrymas ir ardymo skystis ilgą laiką) apsaugo kiekvieną šerdį.
Kabelis turi dvigubą apsauginę konstrukciją:
Pirmas sluoksnis: Cinkuotos plieninės juostos šarvai
Antras sluoksnis: trinčiai atsparus išorinis apvalkalas
Mūsų gamybos cechas aprūpintas pilnai automatizuotais plokščių kabelių ir blokuojančių šarvų gamybos linijas. Kiekviename gamybos etape realaus laiko lazerio skersmens matavimas ir kibirkšties aptikimas. Kiekviena gatavų gaminių partija prieš išveždama iš gamyklos turi praeiti 12 privalomų patikros punktų.
API Standard MLE, verified by third-party laboratories, possesses the following five core performance advantages:
1. Vietą taupanti plokščia konstrukcija – iki 5:1 kraštinių santykio plokščia konstrukcija sutaupo ≥30 % instaliacijos vietos, palyginti su to paties laidininko skerspjūvio apvaliais kabeliais, todėl juos galima montuoti į 15 mm siaurus įrangos tarpus.
2. Aukščiausia mechaninė apsauga – API standartus atitinkantys blokuojantys plieninės juostos šarvai veiksmingai apsaugo nuo smūgių, suspaudimo ir graužikų pažeidimų.
3. Pailgintas lenkimo laikas – smulkiai sruoguotų alavuotų varinių laidininkų ir lankstaus apvalkalo derinys palaiko ≥10 milijonų lenkimo ciklų, kai lenkimo spindulys yra 8 kartus didesnis už išorinį kabelio skersmenį, patvirtintas ISO 1456 lenkimo nuovargio bandymu.
4. Atsparumas cheminei medžiagai ir korozijai – XLPE izoliacijai ir apvalkalui buvo atliktas 72 valandų nepertraukiamas panardinimo bandymas.
5. Elektromagnetinių trukdžių ekranavimas – Plieninės juostos šarvų sluoksnis užtikrina ≥85% elektromagnetinio ekranavimo efektyvumą, prisitaikydamas prie sudėtingos naftos telkinių elektromagnetinės aplinkos.
API standartinis MLE yra naudojamas įvairiose naftos ir dujų telkinių operacijose, įskaitant:
| Taikymas | Tipinė konfigūracija | Pagrindinis reikalavimas |
| Miško ruošos vežimėlio tempimo grandinė | 4 × 2,5 mm² + signalai | Ilgas lankstumas, EMI ekranavimas |
| Šulinio galvutės automatikos valdymas | 8-12 × 1,0 mm² | Siaura erdvė, atsparumas alyvai |
| Seklios tranšėjos palaidotas klojimas | 4-6 × 2,5 mm² | Atsparumas gniuždymui, apsauga nuo graužikų |
| Jūros pagalbinis valdymas | 4-12 × 1,5 mm² | Atsparumas druskos purškimui korozijai |
| Ardymo vieneto kilnojamos linijos | 3 × 4 mm² + 2 × 2,5 mm² | Atsparumas dilimui, dažnas vyniojimas |
| Instrumentuotė ir signalų linijos | 4-8 × 0,75 mm² | Stabilus signalas, maža talpa |
Jis gaminamas pagal griežtą kokybės valdymo sistemą, atitinkančią šiuos standartus:
1.API specifikacija 7-2
2. API Q1
3. ISO 9001:2015
4.IEC 60092
Mūsų gamyklą kasmet atlieka trečiųjų šalių audito agentūrų auditas. SGS bandymų ataskaitos ir gamyklos patikrinimas pagal pageidavimą gali būti pateikti sertifikatai kiekvienai produktų partijai. Visas procesas iš žaliavų (vario strypai) iki gatavų kabelių, yra atsekamas.
| Kodėl verta rinktis mus | Įrodymai |
| API sertifikuotas gamintojas | Sertifikuota API Spec 7-2 ir API Q1. Kasmetiniai trečiųjų šalių auditai užtikrina nuolatinį reikalavimų laikymąsi. |
| Lauke patikrinta patirtis | Nuo 2020 m. tiekiama daugiau nei 15 naftos telkinių projektų Kinijoje, Viduriniuose Rytuose ir Pietryčių Azijoje. iki šiol pateiktos pretenzijos dėl atsakomybės už gaminį. |
| Griežta kokybės kontrolė | 12 privalomų tikrinimo punktų vienoje partijoje. Pateikiamos SGS bandymų ataskaitos ir malūno sertifikatai kiekviena siunta. |
| Lankstus tiekimo pajėgumas | Daugiau nei 5 000 mln. atsargų + 3 specialios API MLE gamybos linijos = stabilus tiekimas didelio masto konkursams. |
| Vieno takto techninė pagalba | Įtrauktas parametrų suderinimas prieš pardavimą, montavimo gairės ir gedimų po pardavimo analizė. Tiesioginis gamyklos inžinieriaus palaikymas pasiekiamas vaizdo skambučiu. |
Jis pirmiausia naudojamas naftos telkinių registravimo sistemose, šulinių valdymo įrangoje, laidiniuose įrenginiuose, prietaisų grandinės ir kitos programos, kurioms reikalingas kompaktiškas, mechaniškai apsaugotas plokščias kabelis. Tai yra ypač tinka instaliacijoms su ribota erdve ir dažnu kabelių judėjimu.
Skirtingai nuo standartinių plokščių kabelių, mūsų gaminyje yra cinkuoto blokuoto plieno šarvai ir alyvai atsparūs išorinis apvalkalas, skirtas sustiprinti apsaugą nuo gniuždymo, trinties, smūgių ir atšiaurių naftos telkinių aplinkos. Jo konstrukcija skirta reiklioms pramonės reikmėms, kur ilgalaikis patikimumas yra labai svarbus.
Taip. Kabeliui naudojami lankstūs 5 klasės alavuoti vario laidininkai ir sustiprinta plokščia konstrukcija, todėl jis yra tinka daugkartiniam lenkimui, kabelių ritėms, tempimo grandinėms ir mobiliajai naftos telkinių įrangai.
Taip. Kabelis skirtas montuoti tiek sausumoje, tiek jūroje. Jo striukė puikiai tinka atsparumas alyvai, drėgmei, UV poveikiui, gręžimo skysčiams ir įprastoms pramoninėms cheminėms medžiagoms, užtikrinant patikimumą našumas atšiaurioje aplinkoje.
Siūlome pritaikytus laidų dydžius, šerdies numerius ir kabelių matmenis pagal projekto reikalavimus. Mūsų inžinierių komanda gali rekomenduoti tinkamiausią konfigūraciją pagal įtampą, srovę, įrengimą sąlygos ir paraiškos reikalavimai.
Taip. Galimos originalios įrangos gamintojų ir pritaikytos gamybos paslaugos, įskaitant laidininko dydį, šerdžių skaičių, izoliaciją medžiaga, šarvų tipas, išorinio apvalkalo medžiaga, kabelio ilgis, spalva ir kliento identifikavimas.
Kiekvienas kabelis prieš pristatymą yra išsamiai patikrintas. Įprasti bandymai apima laidininko varžą, izoliacijos varža, aukštos įtampos atsparumo bandymai, matmenų patikrinimas, šarvų vientisumo patikrinimas, lenkimas veiklos įvertinimas ir vizualinis kokybės patikrinimas.
